MANUAL DO UTILIZADOR 7574 MANUAL DO UTILIZADOR

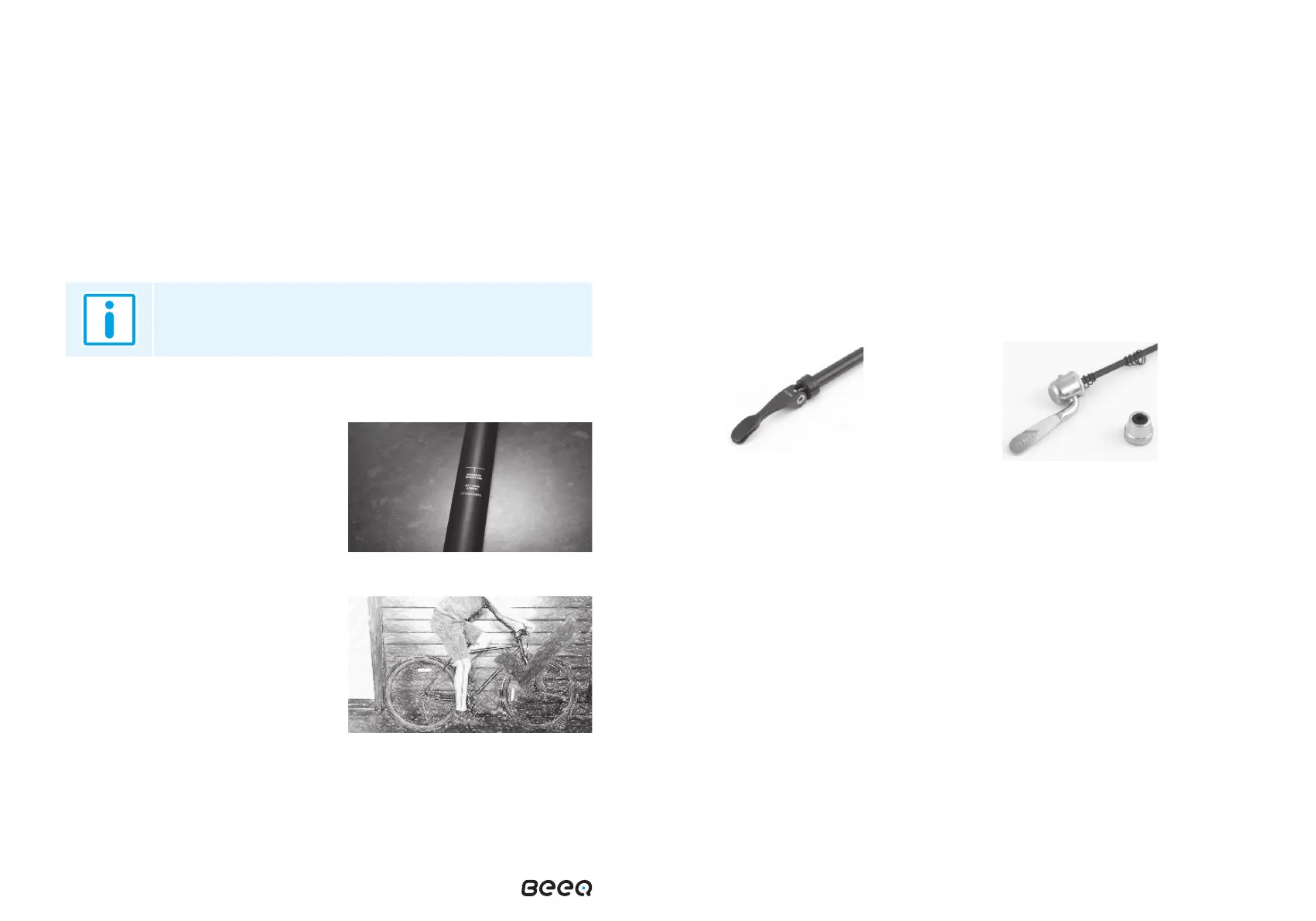

5.3. Ajuste das rodas
As rodas estão totalmente apertadas, se for necessário um ajuste ou tem de re-
mover a roda, aperte os parafusos para se certiicar que as rodas dianteira e tra-
seira estão ixas à forqueta dianteira e ao quadro. Veriique a tabela de binários
para obter os valores.
Se utilizar um dispositivo de liberação rápida, a força mínima para desbloquear
deve ser de, pelo menos, 70Nm. A posição correta do dispositivo de liberação
rápida, quando bloqueado, deve ser próximo do quadro/forqueta com a marca
“Fechado” visível.
Para instalar a roda (dianteira / traseira), siga os passos:
THRUAXLE com Quick-Release/
Allen Key
1. Posicione a roda nos dropouts
2. Deslize o eixo através do cubo
(alavanca na posição aberta)
3. Gire o eixo no sentido horário
para aparafusar na estrutura /
para ou na porca fornecida (se-
gure irme, nenhuma ferramenta
necessária), encontre a melhor
força de fechamento. (Se for
uma chave Allen (Sextavado),
aperte a 10 Nm)
4. Abra a alavanca em um ângulo
de 45º antes de fechar
5. Escolha a posição de fecho. O
eixo não roda
6. Feche a alavanca
7. A força necessária para fechar
deve deixar uma marca na sua
mão
9mm Quick-Release
1. Posicione a roda sobre os drop-
outs, o eixo deve estar na roda.
2. Gire o eixo no sentido horário,
encontre a melhor força de fe-
chamento.
3. Feche a alavanca
4. A força necessária para fechar
deve deixar uma marca na sua
mão
Para remover a roda, faça a operação inversa.
5. Ajustar a sua BEEQ
Cada BEEQ tem as suas próprias funcionalidades e geometria, de seguida pode
encontrar informação para o ajudar a ajustá-la a cada ciclista.
5.1. Ajuste do guiador
O guiador estará inicialmente ajustado para uma posição genérica. Para alcançar
uma posição mais confortável, é necessário desapertar, ajustar e apertar o pa-
rafuso de ligação. O binário máximo nos parafusos de ixação é de 5Nm a 7Nm,
desde que o componente não indique outras especiicações.
Por favor observe que ao ajustar/mudar o guiador, a resposta da
direção e travagem podem ser afetadas adversamente.
5.2. Ajuste do selim
O espigão do selim deve ser inserido
até, pelo menos, a marca circular de
segurança gravada no tubo.
Inserção mínima
Uma altura ideal do selim obtém-se
quando o joelho está dobrado de forma
confortável quando está sentado no
selim com o seu pé no pedal no ponto
mais baixo. Ajuste o selim a esta altura.
Posição do selim
O selim deve estar paralelo ao solo para o máximo conforto. O binário de aperto
para o parafuso de montagem do selim e para o parafuso de montagem do espi-
gão não deve ser inferior a 18 Nm.
