37
4.2.1 Mesures d'intensités de courants continus
1. Positinner le sélecteur de type de mesure (2). UNITEST
Adaptateur CHB 10 “200 A“.
UNITEST Adaptateur CHB 10:
Connectez l'UNITEST Adaptateur CHB 10 aux bornes d'un
multimètre. Ex UNITEST Multimeter numérique Réf: 93428.
Selectionnez le bon type de mesure à l'aide du commutateur du
multimètre.
2. Appuyer sur la touche “ZERO“ (4). Vérifier que l'écran affiche
bien “000.0“.
3. Ouvrir la pince et la refermer sur le conducteur de courant.
Veiller à ce que la pince enserre complètement le conducteur de
courant sans discontinuité.
Pour obtenir un affichage positif, il est nécessaire que le courant
circule dans le sens de la flèche figurant sur la pince.
Si valeur de la mesure ne change pas en cours de mesure, cette
valeur peut être mémorisée à l'aide de la touche (2) “HOLD“.
Débrancher ensuite la pince du point de mesure et relever la
valeur mémorisée sur l'écran.

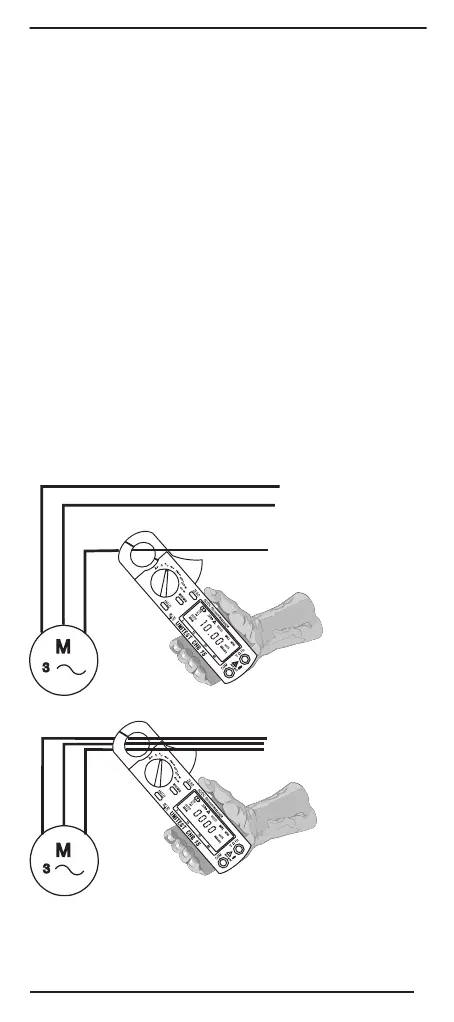

Mesure d'intensité correcte
Mesure d'intensité incorrecte, l'écran affiche zéro. Car d'après la première règle de
Kirchhoff la somme de toutes les intensités est égale à zéro. Cependant, il est pos-
sible, d'après cette règle de mesure le courant de fuite de l'utilisateur à l'aide d'une
pince ampèremétrique suffisamment sensible (telle que la pince ampèremétrique
d'intensité de fuite UNITEST CHB 3 réf. art.: 93481, par ex.).
PTDB93468-05.qxd 14.12.2005 9:41 Uhr Seite 37
