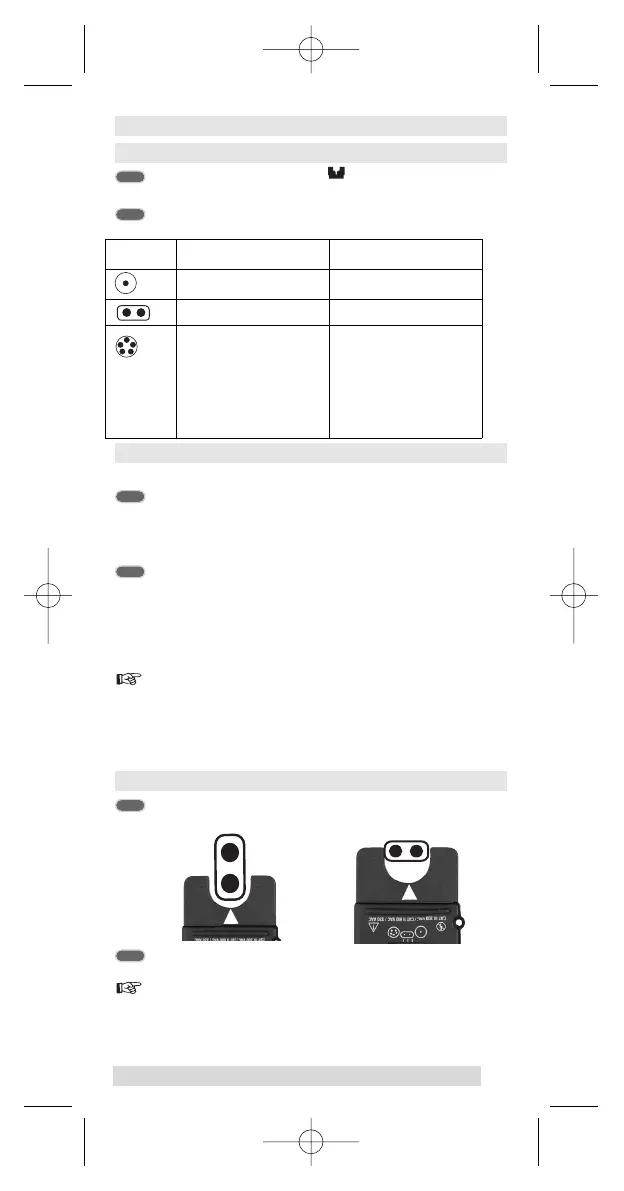

5.2 Medición de corriente con el transformador de
corriente universal
Colocar la perilla en la posición . En esta posición sólo puede
medirse con el transformador abierto
Elegir con el selector correspondiente el tipo de cable a medir
Símbolo Tipo de cable Ejemplo
Cable de un conductor H07V-R 1x16mm
2
Cable plano NYIF-02x1,5 mm
2
Cable monofásico o
trifásico NYM-I 3x1,5mm
2
,
de más de un NYM-I 5x4mm
2
conductor
5.2.1 Medición de corriente en cables de un conductor
Conectar el transformador abierto al cable en forma vertical. Fijar
el cable con el sostenedor de cables. El cable debe coincidir con
la posición indicada con una flecha.
Leer el resultado en el visor
Esta medición se efectúa de la misma manera que con el transformador
cerrado (véase punto 5.1). Sin embargo, la medición con el transforma-
dor abierto es más fácil y rápida de realizar.
En caso de que el valor visualizado no sea visible durante la medi-
ción , se podrá retener el valor con la tecla "data hold”. A continua-
ción se quitará la pinza del conductor y se leerá el valor retenido en
el visor.
5.2.2 Medición de corriente en cables planos
Conectar el transformador abierto al cable en forma vertical.
Leer el resultado en el visor
En caso de que el valor visualizado no sea visible durante la medi-
ción , se podrá retener el valor con la tecla "data hold”. A continua-
ción se quitará la pinza del conductor y se leerá el valor retenido en
el visor.
malo
correcto
