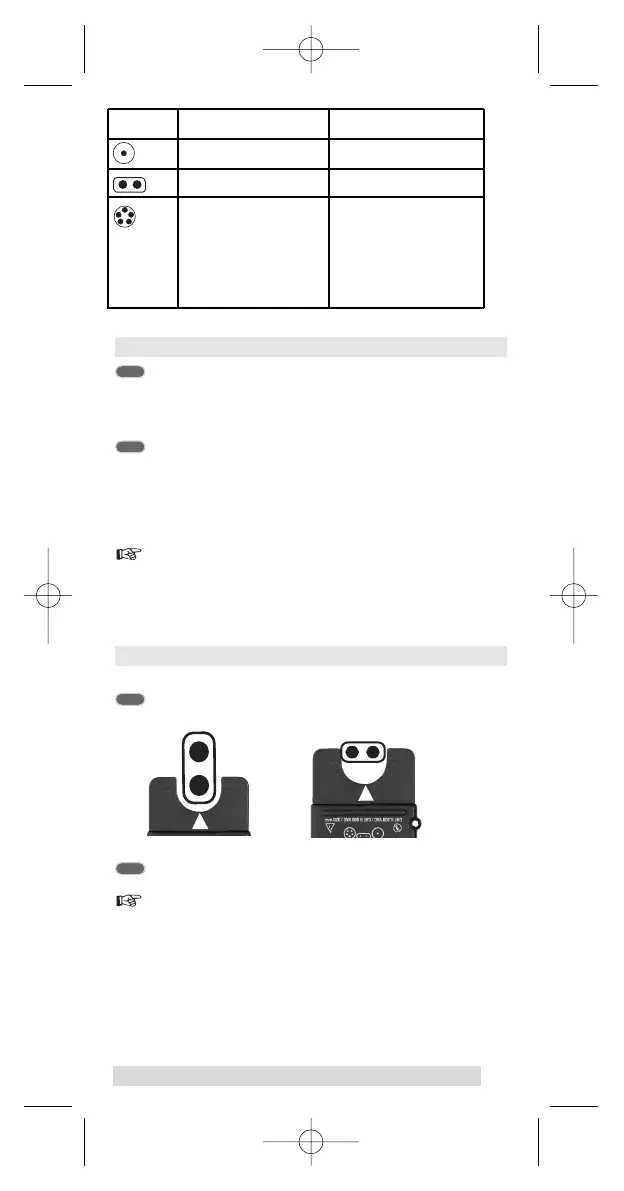

Zeichen Leitungsart Beispiel
Einadrige Einleiterkabel H07V-R 1x16 mm
2
Flachbandleitungen NYIF-0 2x1,5 mm
2
Ein- und Mehradrige
Mantelleitung NYM-I 3x1,5 mm
2
,
Einphasig und NYM-I 5x4 mm
2
Dreiphasig
5.2.1 Strommessung in einadrigen Einleiterleitungen
Den offenen Stromwandler senkrecht an die Leitung anlegen. Die
Leitung mit der Leitungsarretierung arretieren. Die Leitung sollte
an der mit dem Pfeil gekennzeichneten Stelle verlaufen.
Lesen Sie den Messwert von der Anzeige ab.
Die Messung ist gleich wie die Messung mit dem geschlossenen Strom-
wandler (siehe 5.1). Durch den offenen Stromwandler ist die Messung
allerdings handlicher und schneller durchzuführen.
Wenn die Anzeige während der Messung nicht einsehbar ist, kann
der Messwert mit der Taste "Data-Hold" (3) festgehalten werden. Da-
nach wird die Zange vom Messobjekt entfernt und der auf der An-
zeige gespeicherte Messwert abgelesen.
5.2.2 Strommessung in Flachbandleitungen
Den offenen Stromwandler an die Leitung anlegen.
Lesen Sie den Messwert von der Anzeige ab.
Wenn die Anzeige während der Messung nicht einsehbar ist, kann
der Messwert mit der Taste "Data-Hold" (3) festgehalten werden. Da-
nach wird die Zange vom Messobjekt entfernt und der auf der An-
zeige gespeicherte Messwert abgelesen.
falsch
richtig
8
