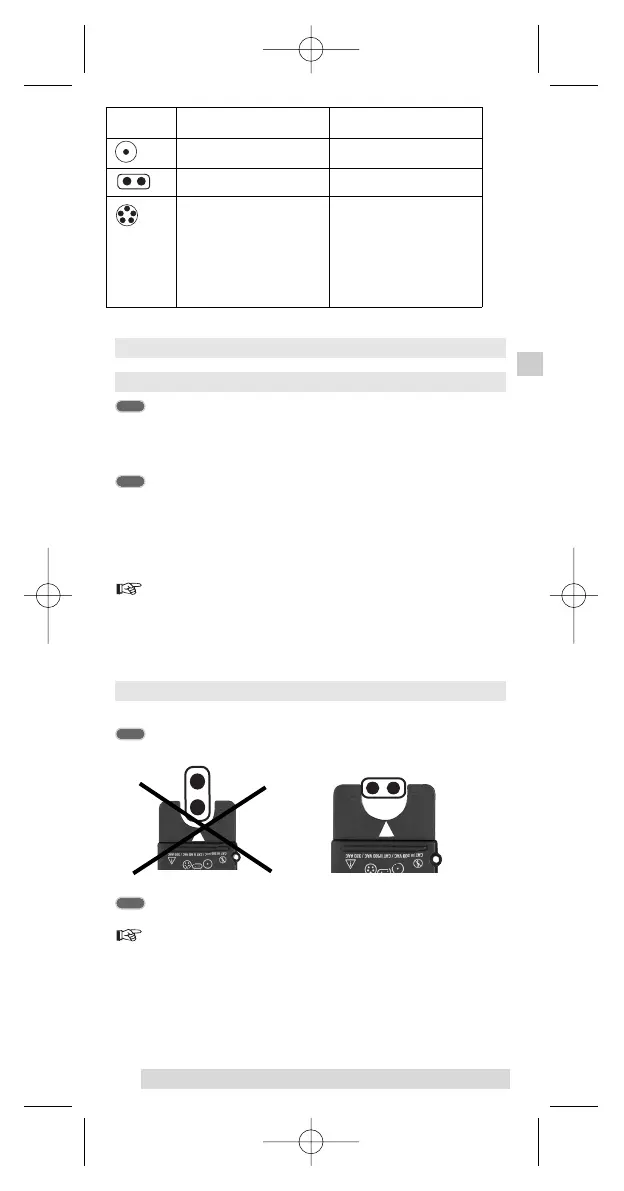

Simbolo Tipo di cavo Esempio
Cavo con conduttore unipolare H07V-R 1x16 mm2
Cavi piatti NYIF-0 2x1,5 mm2
Cavi unipolari e multipolari
Cavo rivestito NYM-I 3x1,5 mm
2
,
Monofasico e NYM-I 5x4 mm
2
trifasico
5.2.1 Misurazione di corrente nei cavi con
conduttore unipolare
Posizionare il trasformatore di corrente aperto perpendicolar-
mente al cavo. Bloccare il cavo con il blocco apposito. Il cavo dov-
rebbe scorrere nel punto contrassegnato con la freccia..
Leggere sul display il valore misurato.
La procedura di misurazione è analoga a quella eseguita con il trasfor-
matore di corrente chiuso (vedere 5.1), ma con il trasformatore di cor-
rente aperto, risulta più rapida e più agevole.
Se non è possibile leggere il display durante la misurazione, me-
morizzare il valore misurato premendo il tasto "data hold" (3). Suc-
cessivamente, rimuovere la pinza dall'oggetto misurato e leggere il
valore misurato memorizzato sul display.
5.2.2 Misurazione di corrente nei cavi piatti
Posizionare il trasformatore di corrente aperto sul cavo.
Leggere sul display il valore misurato.
Se non è possibile leggere il display durante la misurazione, me-
morizzare il valore misurato premendo il tasto "data hold" (3). Suc-
cessivamente, rimuovere la pinza dall'oggetto misurato e leggere il
valore misurato memorizzato sul display.
47
