Behncke QWT - 3 Montaggio; Installazione; Trasporto; Deposito; Dimensioni Per Il Montaggio E Lallacciamento

3 Montaggio / Installazione
3.1 Trasporto / Deposito
Trasportare lo scambiatore di calore soltanto dopo averlo accuratamente svuotato.
Una volta sciacquato e svuotato, lo scambiatore di calore può essere depositato
soltanto in spazi chiusi con un’atmosfera non aggressiva.

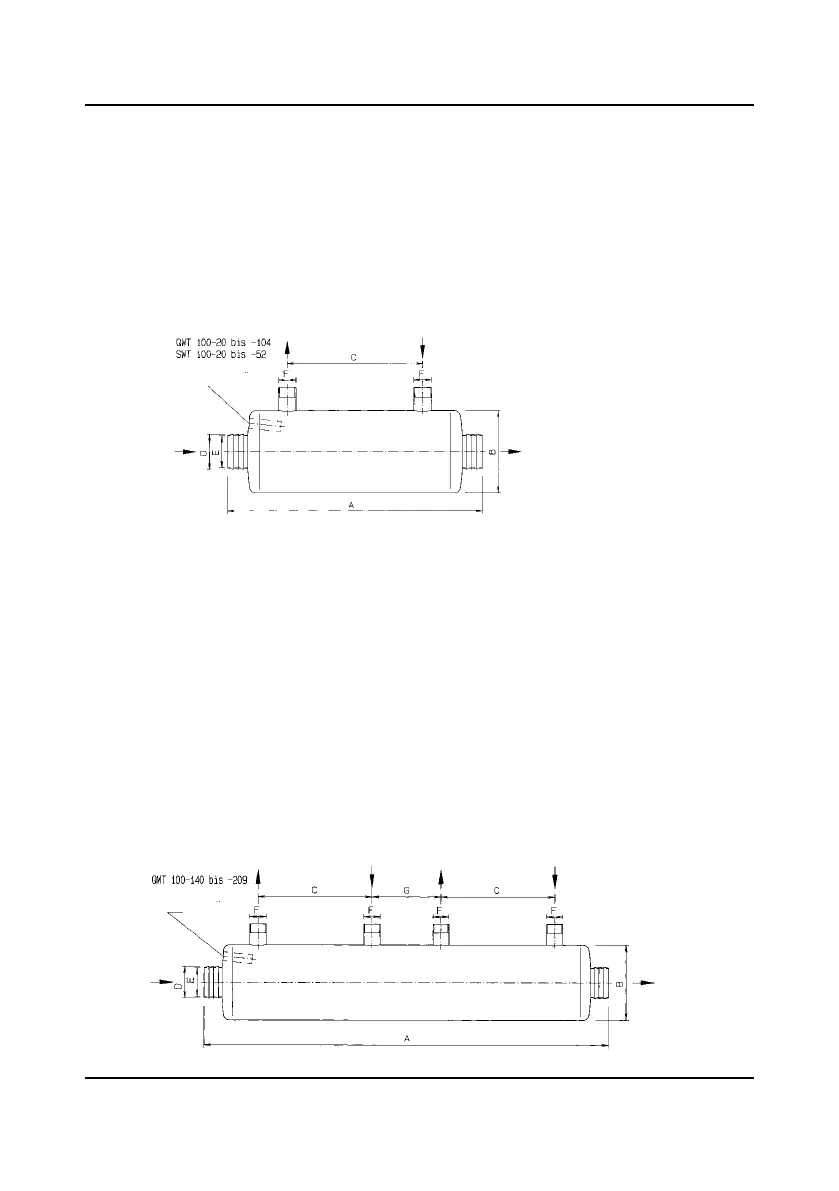

3.2 Dimensioni per il montaggio e l’allacciamento
Articolo A B C D E F
mm mm Ø mm NW pollici pollici
QWT 100-20 275 125 90 50 1
1
/
2
3
/
4
QWT 100-30 315 125 135 50 1
1
/
2
3
/
4
QWT 100-40 385 125 205 50 1
1
/
2
3
/
4
QWT 100-70 520 190 290 50 1
1
/
2
1
QWT 100-104 660 190 430 60 2 1
SWT 100-20 530 153 335 50 1
1
/
2
3
/
4
SWT 100-25 710 153 520 50 1
1
/
2
3
/
4
SWT 100-40 800 190 570 50 1
1
/
2
1
SWT 100-52 1090 190 870 50 1
1
/
2
1
40
Montaggio / Installazione
pozzetto
pozzetto
