Behncke QWT - 3 Montaje; Instalación; Transporte; Almacenamiento; Medidas de Montaje y Enlace

Artículo A B C D E F
mm mm Ø mm NW Pulgadas Pulgadas
QWT 100-20 275 125 90 50 1
1
/
2
3
/
4
QWT 100-30 315 125 135 50 1
1
/
2
3
/
4
QWT 100-40 385 125 205 50 1
1
/
2
3
/
4
QWT 100-70 520 190 290 50 1
1
/
2
1
QWT 100-104 660 190 430 60 2 1
SWT 100-20 530 153 335 50 1
1
/
2
3
/
4
SWT 100-25 710 153 520 50 1
1
/
2
3
/
4
SWT 100-40 800 190 570 50 1
1
/
2
1
SWT 100-52 1090 190 870 50 1
1
/
2
1
3 Montaje / Instalación
3.1 Transporte / Almacenamiento
Transporte el cambiador de calor únicamente vacío. Almacene el cambiador de
calor limpio y vacío sólo en habitaciones interiores con atmósfera no agresiva.

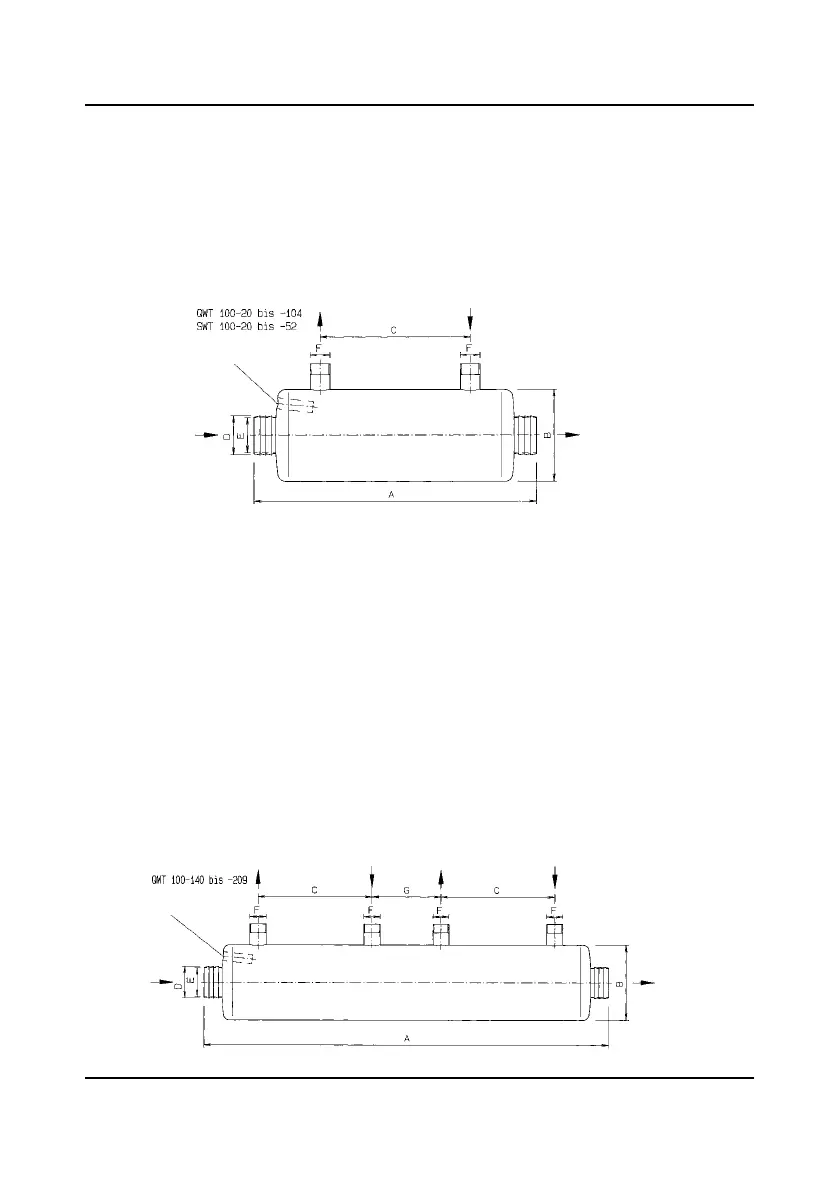

3.2 Medidas de montaje y enlace
72
Montaje / Instalación
Vaina de inmersión
Agua de baño
Lado primarioLado secundario
Vaina de inmersión
