Behncke QWT - 3 Mise en Place; Installation; Transport; Stockage; Dimensions Dinstallation Et de Raccordement

Article A B C D E F
mm mm Ø mm NW Pouces Pouces
QWT 100-20 275 125 90 50 1
1
/
2
3
/
4
QWT 100-30 315 125 135 50 1
1
/
2
3
/
4
QWT 100-40 385 125 205 50 1
1
/
2
3
/
4
QWT 100-70 520 190 290 50 1
1
/
2
1
QWT 100-104 660 190 430 60 2 1
SWT 100-20 530 153 335 50 1
1
/
2
3
/
4
SWT 100-25 710 153 520 50 1
1
/
2
3
/
4
SWT 100-40 800 190 570 50 1
1
/
2
1
SWT 100-52 1090 190 870 50 1
1
/
2
1
3 Mise en place / installation
3.1 Transport / stockage
L’échangeur de chaleur à eau doit impérativement être vidé avant son transport.
Après avoir été rincé et vidé, il doit être stocké à l’intérieur, dans une atmosphère
non agressive.

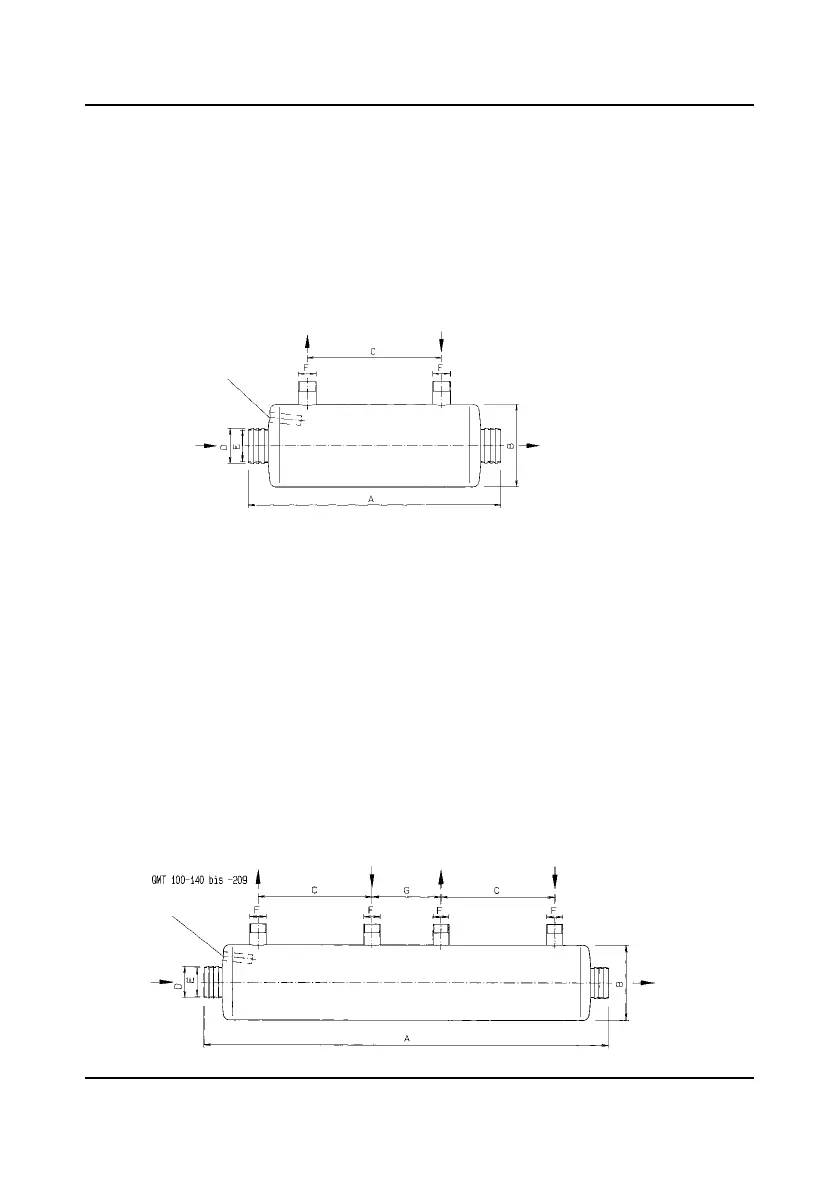

3.2 Dimensions d’installation et de raccordement
56
Mise en place / installation
Eau de bain
Côté primaireCôté secondaire
Manchon plongeur
Manchon plongeur
