Belkin RT3200 - Lato Posteriore

4

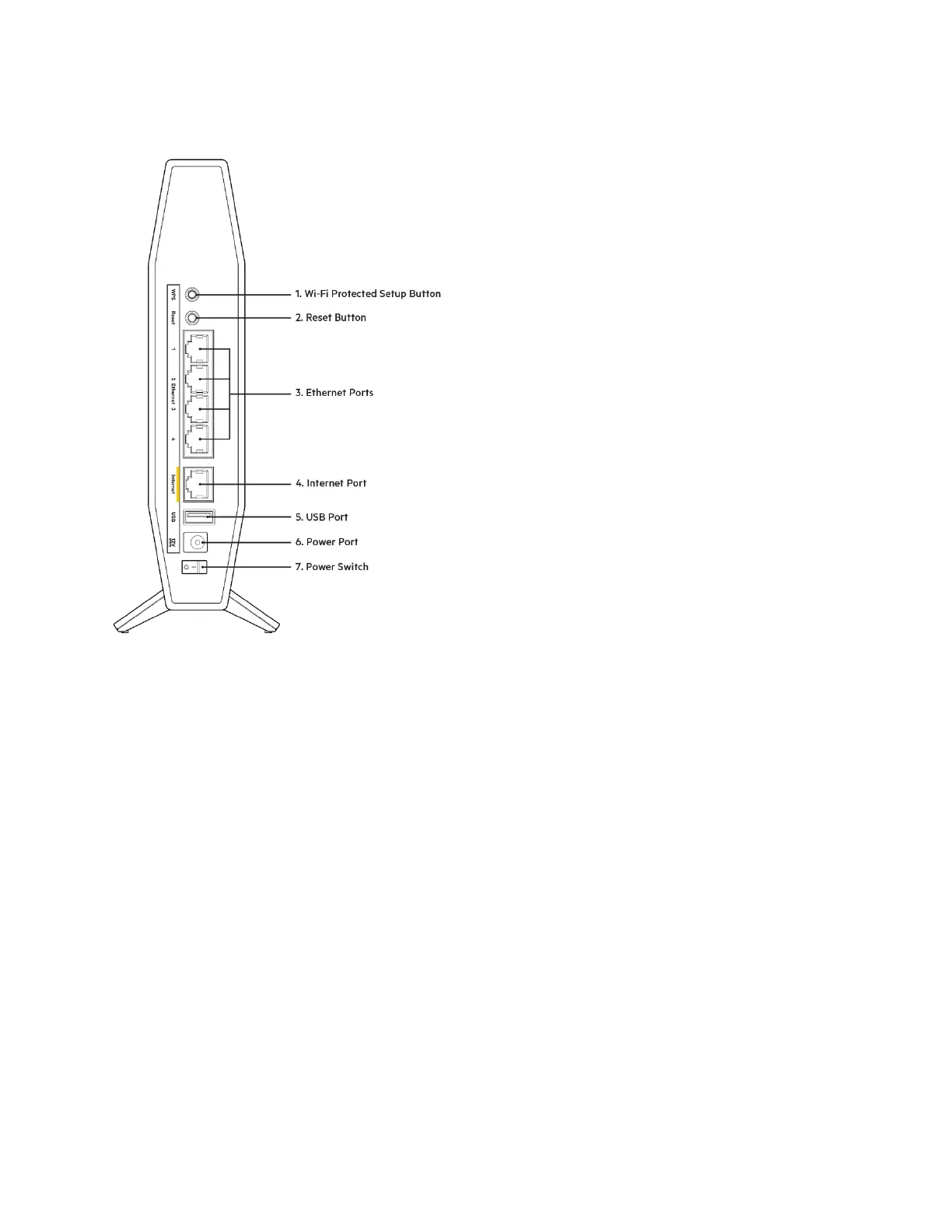

Lato posteriore
Pulsante Wi-Fi Protected Setup™ (WPS) (1) ----- Premere per configurare facilmente la protezione
wireless su dispositivi di rete abilitati Wi-Fi Protected Setup. Il LED di alimentazione sul lato anteriore
del router lampeggerà emettendo una luce bianca, durante l'abbinamento WPS.
Pulsante Reset (Ripristino) (2) — Premere e tenere premuto fino a quando il LED di alimentazione
inizia a lampeggiare, per ripristinare il router ai valori di fabbrica.
Porte Ethernet (3) ----- Collegare i cavi Ethernet (anche noti come cavi di rete o cavi Internet) a queste
porte Gigabit Ethernet (10/100/1000) e ai dispositivi cablati presenti sulla rete.
Porta Internet (4) ----- Collegare un cavo Ethernet a questa porta e al modem. Il LED di stato Internet
sulla parte anteriore del router sarà di colore bianco solo quando il router è connesso al modem e
quest'ultimo a Internet.
Porta USB 2.0 (5)
—
Per connettere e condividere una periferica USB sulla rete.
Porta di alimentazione (6) ----- Collegare l'adattatore di alimentazione CA incluso a questa porta.
Interruttore di alimentazione (7) ----- Premere | (ON) per accedere il router.
