D22000417 v.2 - UPD 030706
2 - CARACTERISTIQUES TECHNIQUES
La figure 3 page 2 reporte les dimensions hors-tout maximales de la fendeuse de bois.
Longueur (mm) ~ 1070
Largeur (mm) ~ 300
Hauteur (mm) ~ 530
Poids (Kg) ~ 65
Force de poussée max. (tons.) ~ 7
Longueur maxi. de coupe (mm) ~ 520
Contenance totale d'huile (l) ~ 6
Alimentation 230V 50Hz Monophasée
Absorption ~ 10A
Puissance 2CV - 1,5KW
Niveau sonore moyen <= 71 dB(A)/1m.
Le port dun casque anti-bruit nest pas nécessaire

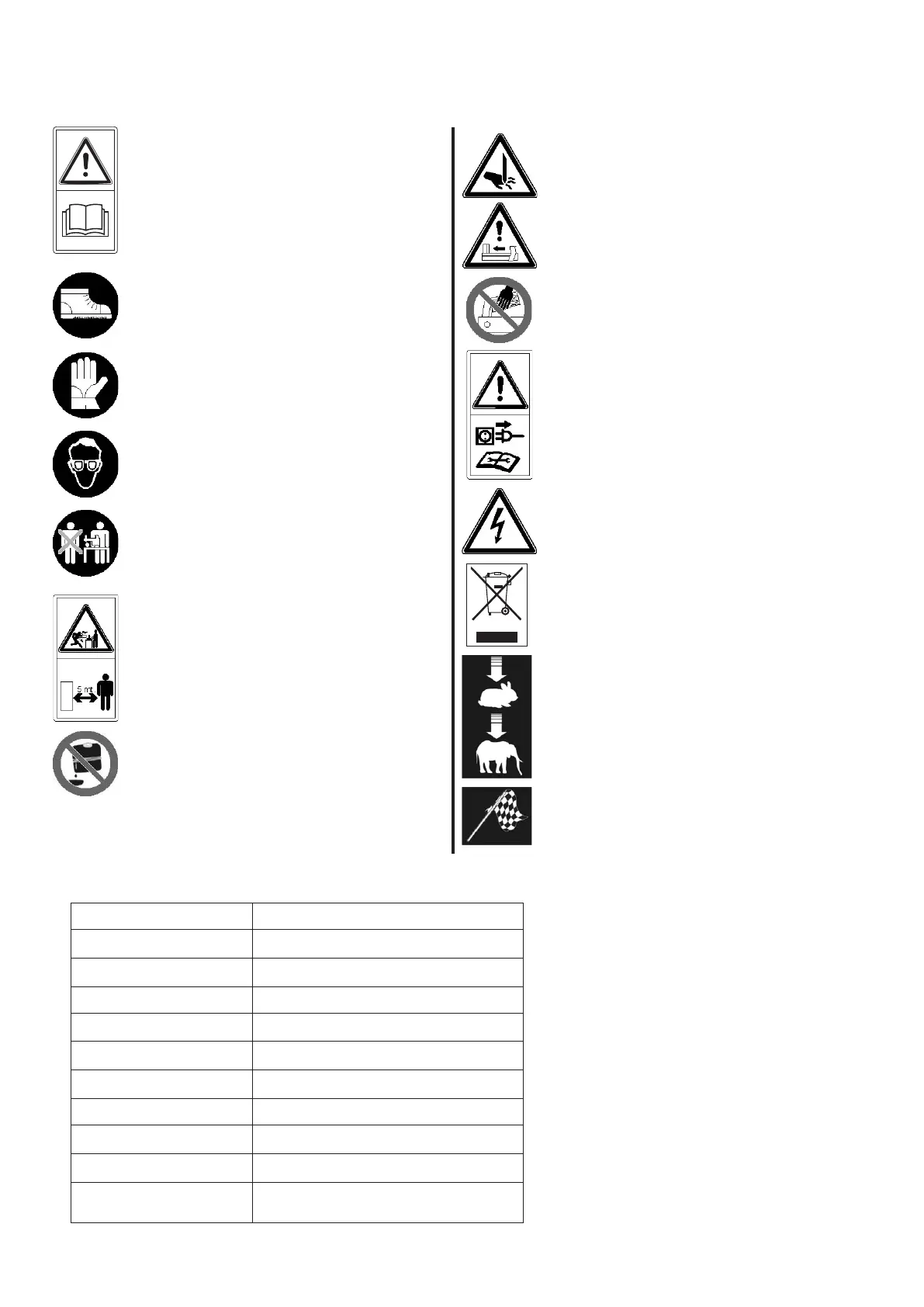

1.1 - Iconographie
Des signalisations graphiques normalisées sont appliquées sur la machine dans le but de garantir le maximum de sécurité de toutes les parties de la
machine à fendre le bois. En raison de limportance de ces signalisations, nous vous prions de lire attentivement ce qui suit:
Réglage de la vitesse dans le levier de commande : dans
la première position, à mi-course environ, la fendeuse de
bois est plus rapide mais moins puissante. En pressant le
levier à fond, la machine ralentit mais débite le bois à pleine
puissance.
Bouton de démarrage de la fendeuse de bois.
B93250240
Les machines comprenant des équipements électriques ne
doivent pas être jetées avec les déchets municipaux non
triés mais faire lobjet dune collecte sélective auprès
détablissements agréés.
La fendeuse de bois ne doit être utilisée que par une seule
personne.
Danger ! Attention au mouvement du pousse-grume.
Danger ! Avant toute opération dentretien décrite dans ce
manuel, débranchez la machine.
Il est interdit de vidanger lhuile usée dans la nature.
Lhuile doit être éliminée conformément aux lois en vigueur
dans le pays où cette opération est effectuée.
Il est interdit de stationner dans le rayon daction de la
machine. A part lopérateur aucune personne ou animal
ne peut stationner dans un périmètre de 5 m de la machine.
Danger de coupure ou décrasement de la main: ne jamais
toucher les zones à risque lorsque la lame est en
mouvement.
Danger: ne pas tenter de débloquer avec les mains une
bûche coincée dans la lame.
Danger: tension électrique (comme indiquée sur la plaque)
Lire entièrement et attentivement le manuel dinstructions
et dentretien avant la première mise en route de la
machine.
Afin de protéger les pieds contre la chute éventuelle de
bois lors du chargement et du déchargement des bûches,
le port de chaussures de sécurité est obligatoire.
Afin de se protéger contre les échardes de bois et les
éventuels chocs contre la machine, le port de gants de
protection est obligatoire sur les deux mains.
Afin de protéger vos yeux contre les échardes de bois lors
de lutilisation de la machine, le port de lunettes de
protection est obligatoire.
2.2 - Huiles conseillées
Pour le cylinde hydraulique, nous vous conseillons
demployer les types dhuile suivants:
SHELL TELLUS T22
ARAL VITAM GF22
BP ENERGOL HCP22
TEXACO RANDO HDZ 22/32
MOBIL DTE11 ou équivalentes
NE JAMAIS EMPLOYER DHUILES AYANT DES
GRADATIONS DIVERSES.
2.1 - Dimensions du bois à débiter
La figure 2 page 2 reporte les dimensions maximales des
grumes à débiter.
Le diamètre est indicatif : une grume de petites dimensions
peut être difficile à débiter si elle contient des nuds ou si
sa fibre est particulièrement nouée.
FRANÇAIS
