3
4
2
5
1
6
3x1,5 min
230Vac
2
1
2x1,5
2x0,35
2x0,35
2x1
4x1,5
4x1,5
2x1
4x0,35
RG 58

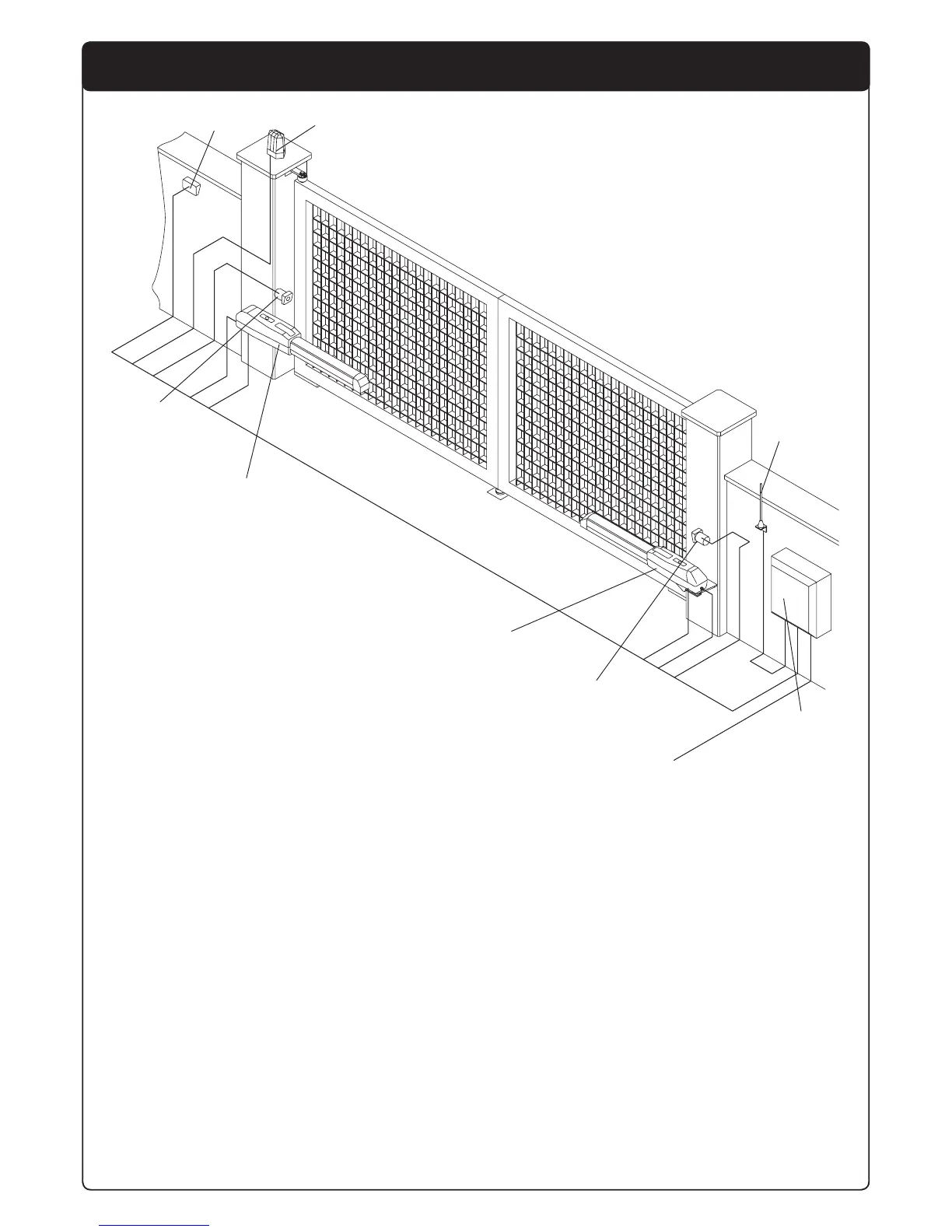

Legenda:
1 Motoriduttore DU.35V
2 Fotocellule SC.P50 (da incasso), SC.P50E (da esterno)
3 Selettore a chiave ID.SC o ID.SCE (da esterno) o tastiera digitale ID.PTD
4 Lampeggiante ID.LUX
5 Antenna LO.E1N (superreattiva) o LO.E1LUX (quarzata)
6 Centrale elettronica DA.93A
Legenda:
1 Motoreducer DU.35V
2 Photo-electric cells SC.P50 (built in), SC.P50E (external)
3 Key selector ID.SC or ID.SCE (external) or digital keyboard ID.PTD
4 Flash-light ID.LUX
5 Antenna LO.E1N (superreactive) or LO.E1LUX (quartz)
6 Electronic gearcase DA.93A
Zeichenerklärung:
1 Getriebemotor DU.35V
2 Fotozelle SC.P50 (eingelegt), SC.P50E (außenliegend)
3 Schlüssel-Selektor ID.SC oder ID.SCE (außenliegend) oder Digital-Tastatur ID.PTD
4 Blinker ID.LUX
5 Antennne LO.E1N (Superreaktiv) oder LO.E1LUX (Quartz)
6 Elektroschrank DA.93A
Légende:
1 Moteur-réducteur DU.35V
2 Photocellule SC.P50 (noyée) - SC.P50E (d’extérieur)
3 Selecteur à clé ID.SC ou ID.SCE (d’extérieur) ou clavier digital ID.PTD
4 Clignotant ID.LUX
5 Antenne LO.E1N (super-active) ou LO.E1LUX (au quartz)
6 Centrale électronique DA.93A
Leyenda:
1 Motorreductor DU.35V.
2 Fotocélulas SC.P50 (de empotrar), SC.P50E (de superficie).
3 Selectores a llave ID.SC o ID.SCE (de superficie).
4 Relampagueador ID.LUX.
5 Antena LO.E1N (superreactiva) o LO.E1LUX (cuarzada).
6 Central electrónica DA.93A.
Legenda:
1 Siłownik DU.35V
2 Fotokomórki SC.P50 (wbudowane), SC.P50E (zewnętrzne)
3 Wyłącznik kluczowy ID.SC lub ID.SCE (zewnętrzny) lub elektroniczna
tablica rzyciskowa ID.PTD
4 Lampa migocąca ID.LUX
5 Antena LO.E1N (superczuła) lub LO.E1LUX (kwarcowa )
6 Centralka elektroniczna DA.93A
N.B.: Tenere separati i cavi di potenza da quelli ausiliari.
N.B.: The power cables must be kept separated from
the auxiliary cables.
Wichtig: Leistungskabel von Hilfskabeln getrennt halten.
N.B.: Séparer les câbles de puissance des câbles
auxiliaires.
N.B.: Tener separados los cables de potencia de los
auxiliares.
Uwaga: należy trzymać w oddali przewody zasilania od
przewodów pomocniczych.
Collegamenti elettrici / Wire diagram / Elektrische Anschlüsse
Branchements électriques / Conexiones eléctricas / Połączenia elektryczne
