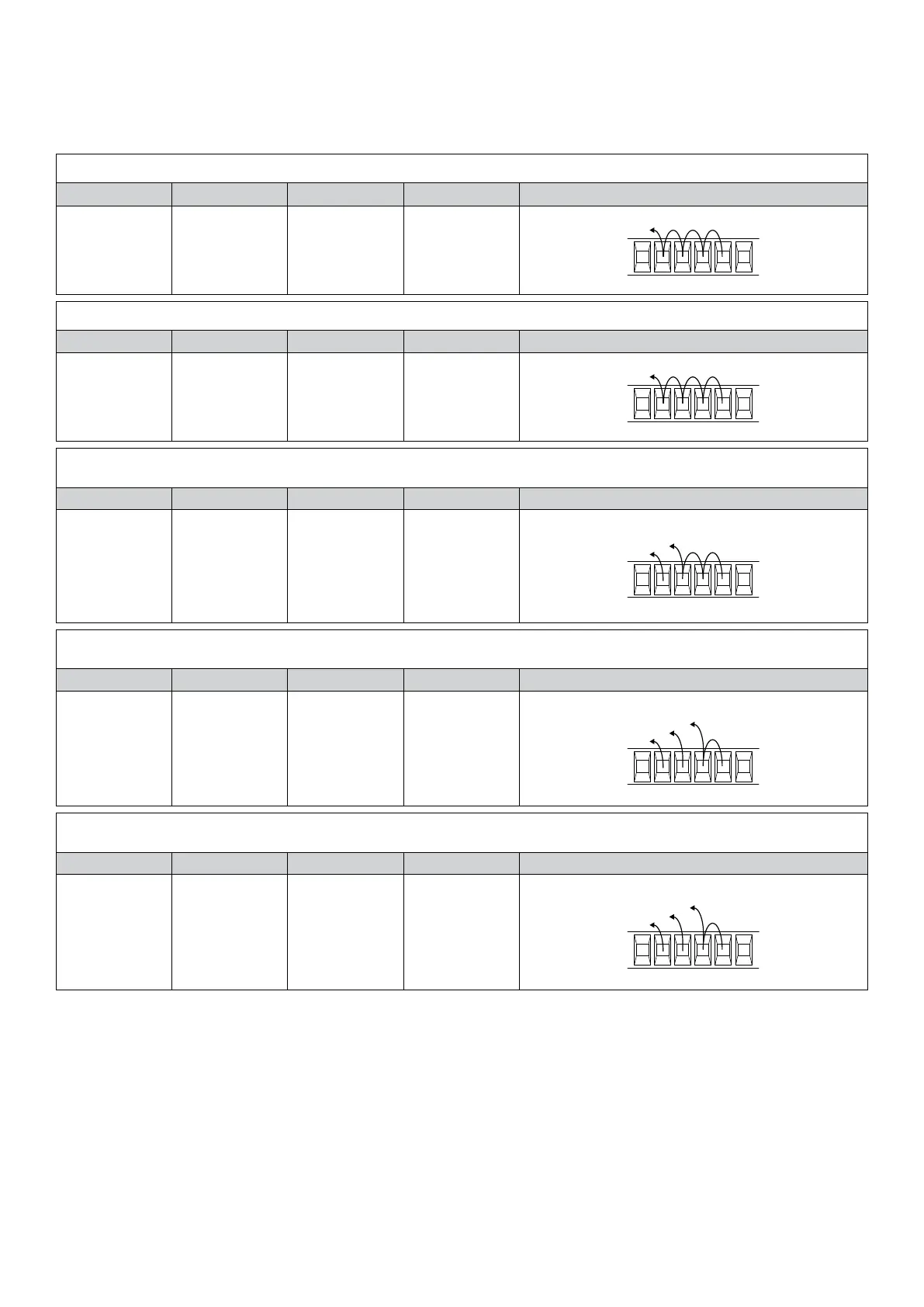

IMPORTANT: Entrées photocellules non utilisés
Toutes les entrées photocellules sont pontées par défaut (PHOT1/2/3/4) avec le serre-joints COM, affichage qui permet le fonc-
tionnement de la centrale en absence de photocellules.
Après avoir branché et configuré les photocellules requise par la typologie d’installation, il est nécessaire de ponter les éventuelles
entrées non utilisées aux entrées utilisées en en répétant le configurations du paramètre PHOx, comme indiqué ci de suite:
1 couple de photocellules sur entrée PHOT1, active uniquement en phase de fermeture:
Logique PHO 1 Logique PHO 2 Logique PHO 3 Logique PHO 4 PONTS
ON ON ON ON
18 2019 21
(1) (3)(2) (4)
RX1
1 couple de photocellules sur entrée PHOT1, actives en phase d’ouverture et fermeture:
Logique PHO 1 Logique PHO 2 Logique PHO 3 Logique PHO 4 PONTS
OFF OFF OFF OFF
18 2019 21
(1) (3)(2) (4)
RX1
1 couple de photocellules actives en phase d’ouverture et fermeture (PHOT1)
+ 1 couple de photocellules actives uniquement en phase de fermeture (PHOT2):
Logique PHO 1 Logique PHO 2 Logique PHO 3 Logique PHO 4 PONTS
OFF ON ON ON
18 2019 21
(1) (3)(2) (4)
RX1
RX2
2 couples de photocellules actives en phase d’ouverture et fermeture (PHOT1 et PHOT2)
+ 1 couple de photocellules actives uniquement en phase de fermeture (PHOT3):
Logique PHO 1 Logique PHO 2 Logique PHO 3 Logique PHO 4 PONTS
OFF OFF ON ON
18 2019 21
(1) (3)(2) (4)
RX1
RX2
RX3
2 couples de photocellules actives uniquement en phase de fermeture (PHOT1 e PHOT2)
+ 1 couple de photocellules actives en phase d’ouverture et fermeture (PHOT3):
Logique PHO 1 Logique PHO 2 Logique PHO 3 Logique PHO 4 PONTS
ON ON OFF OFF
18 2019 21
(1) (3)(2) (4)
RX1
RX2
RX3
