10
Diagnostica

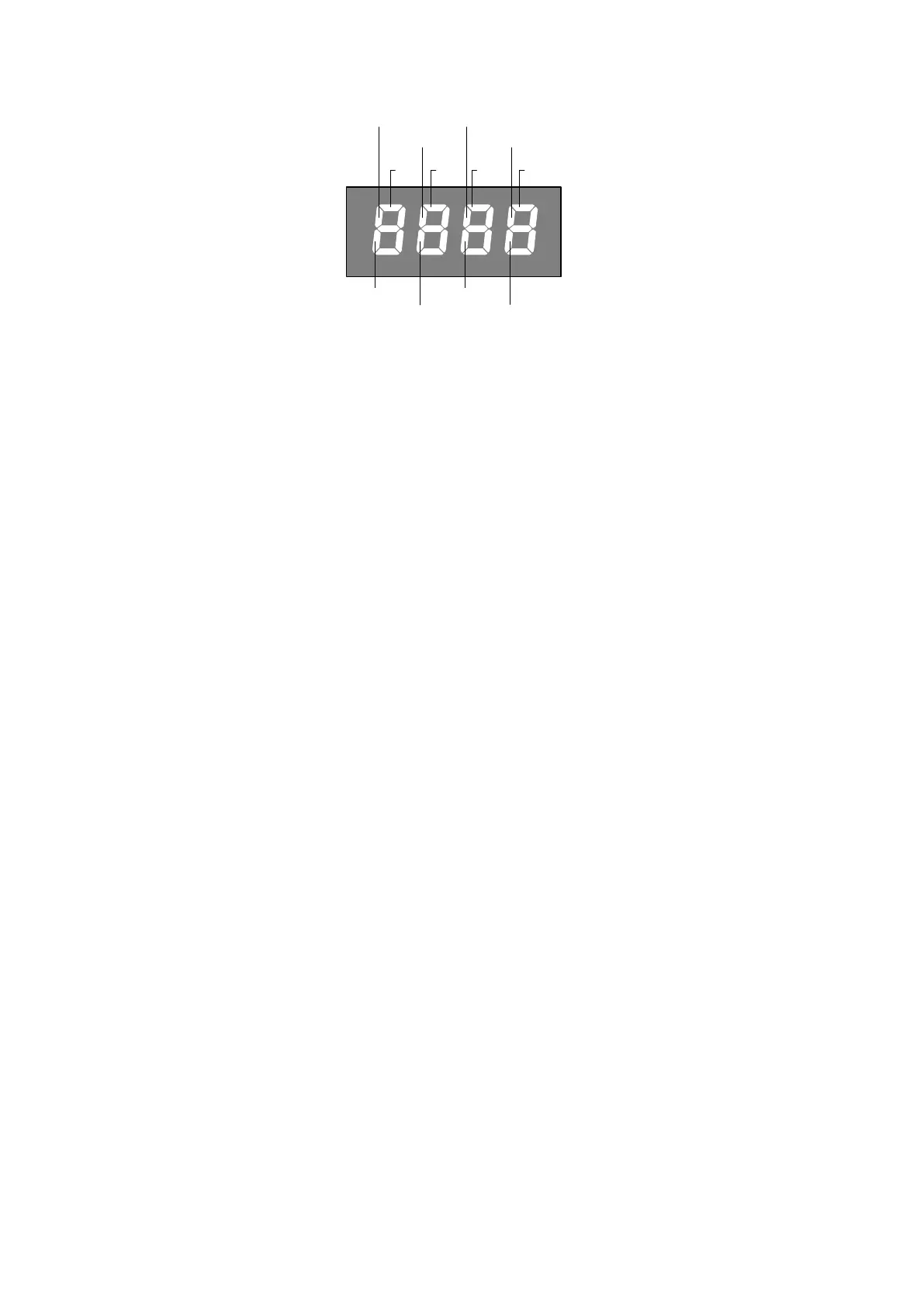

Ad ogni ingresso è associato un segmento del display che in caso di attivazione si accende, secondo il seguente schema.
PHOT1
SWC
STOP
SWO
PHOT3
PHOT4
PHOT2
DAS
P.P. PED OPEN CLOSE
Gli ingressi N.C. sono rappresentati dai segmenti verticali. Gli ingressi N.O. sono rappresentati dai segmenti orizzontali.
Messaggi di errore
La centrale verifica il corretto funzionamento dei dispositivi di sicurezza.
In caso di malfunzionamento possono essere visualizzati dal display i seguenti messaggi:
ERR1 Errore verifica fotocellule. Controllare i collegamenti e il corretto funzionamento dell fotocellule.
ERR2 Intervento sensore amperometrico antischiacciamento. Controllare la presenza di ostacoli.
ERR3 Il controllo singolo guasto ha avuto esito negativo. Contattare l’assistenza tecnica.
ERR4 Intervento della protezione salvamotore. Verificare il valore del parametro SAFM e controllare l’assorbimento del motore.
ERR5 Assenza di una delle tre fasi. Verificare il corretto collegamento dell’alimentazione di rete trifasica.
Fusibili
F1 Fusibile di protezione accessori
F2 Fusibile di protezione scheda logica
F3 Fusibile di protezione lampeggiante e elettrofreno.
F4 Fusibile di protezione primario trasformatore.
Smaltimento
Qualora il prodotto venga posto fuori servizio, è necessario seguire le disposizioni legislative in vigore al momento per quanto riguar-
da lo smaltimento differenziato ed il riciclaggio dei vari componenti (metalli, plastiche, cavi elettrici, ecc.); è consigliabile contattare
il vostro installatore o una ditta specializzata ed abilitata allo scopo.
