ATTENZIONE:

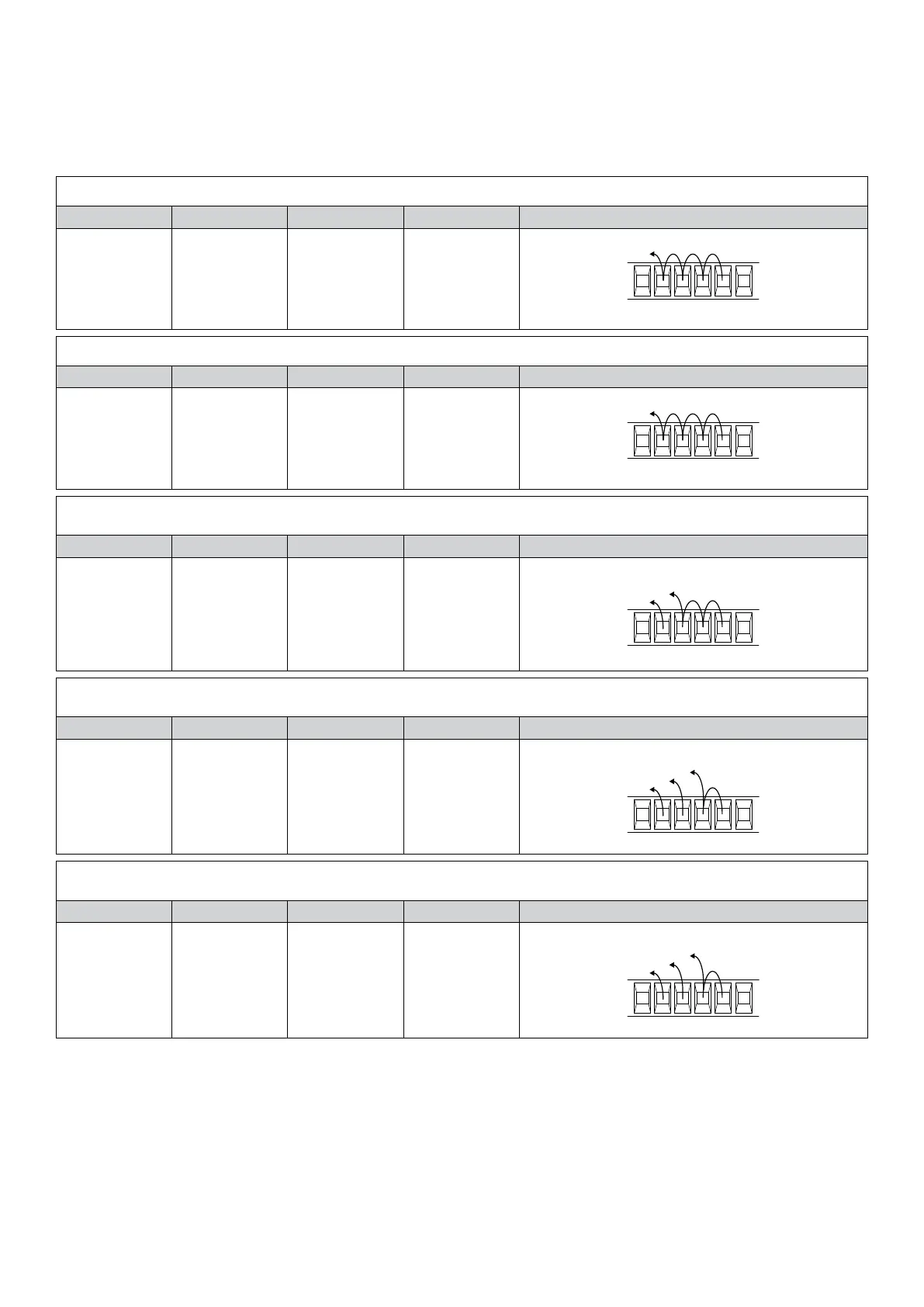

IMPORTANTE: Ingressi fotocellule non utilizzati
Tutti gli ingressi fotocellule sono di default ponticellati (PHOT1/2/3/4) con il morsetto COM, impostazione che consente il funziona-
mento della centrale in assenza di fotocellule.
Dopo aver collegato e configurato le fotocellule richieste dalla tipologia di impianto è necessario ponticellare gli eventuali ingressi
non utilizzati a quelli utilizzati replicandone le configurazioni del parametro PHOx, come indicato di seguito:
1 coppia di fotocellule su ingresso PHOT1, attive solo in fase di chiusura:
Logica PHO 1 Logica PHO 2 Logica PHO 3 Logica PHO 4 PONTICELLI
ON ON ON ON
18 2019 21
(1) (3)(2) (4)
RX1
1 coppia di fotocellule su ingresso PHOT1, attive in apertura e chiusura:
Logica PHO 1 Logica PHO 2 Logica PHO 3 Logica PHO 4 PONTICELLI
OFF OFF OFF OFF
18 2019 21
(1) (3)(2) (4)
RX1
1 coppia di fotocellule attive in apertura e chiusura (PHOT1)
+ 1 coppia di fotocellule attive solo in fase di chiusura (PHOT2):
Logica PHO 1 Logica PHO 2 Logica PHO 3 Logica PHO 4 PONTICELLI
OFF ON ON ON
18 2019 21
(1) (3)(2) (4)
RX1
RX2
2 coppie di fotocellule attive in apertura e chiusura (PHOT1 e PHOT2)
+ 1 coppia di fotocellule attive solo in fase di chiusura (PHOT3):
Logica PHO 1 Logica PHO 2 Logica PHO 3 Logica PHO 4 PONTICELLI
OFF OFF ON ON
18 2019 21
(1) (3)(2) (4)
RX1
RX2
RX3
2 coppie di fotocellule attive solo in fase di chiusura (PHOT1 e PHOT2)
+ 1 coppia di fotocellule attive in apertura e chiusura (PHOT3):
Logica PHO 1 Logica PHO 2 Logica PHO 3 Logica PHO 4 PONTICELLI
ON ON OFF OFF
18 2019 21
(1) (3)(2) (4)
RX1
RX2
RX3
