Beninca THINK User Manual

37

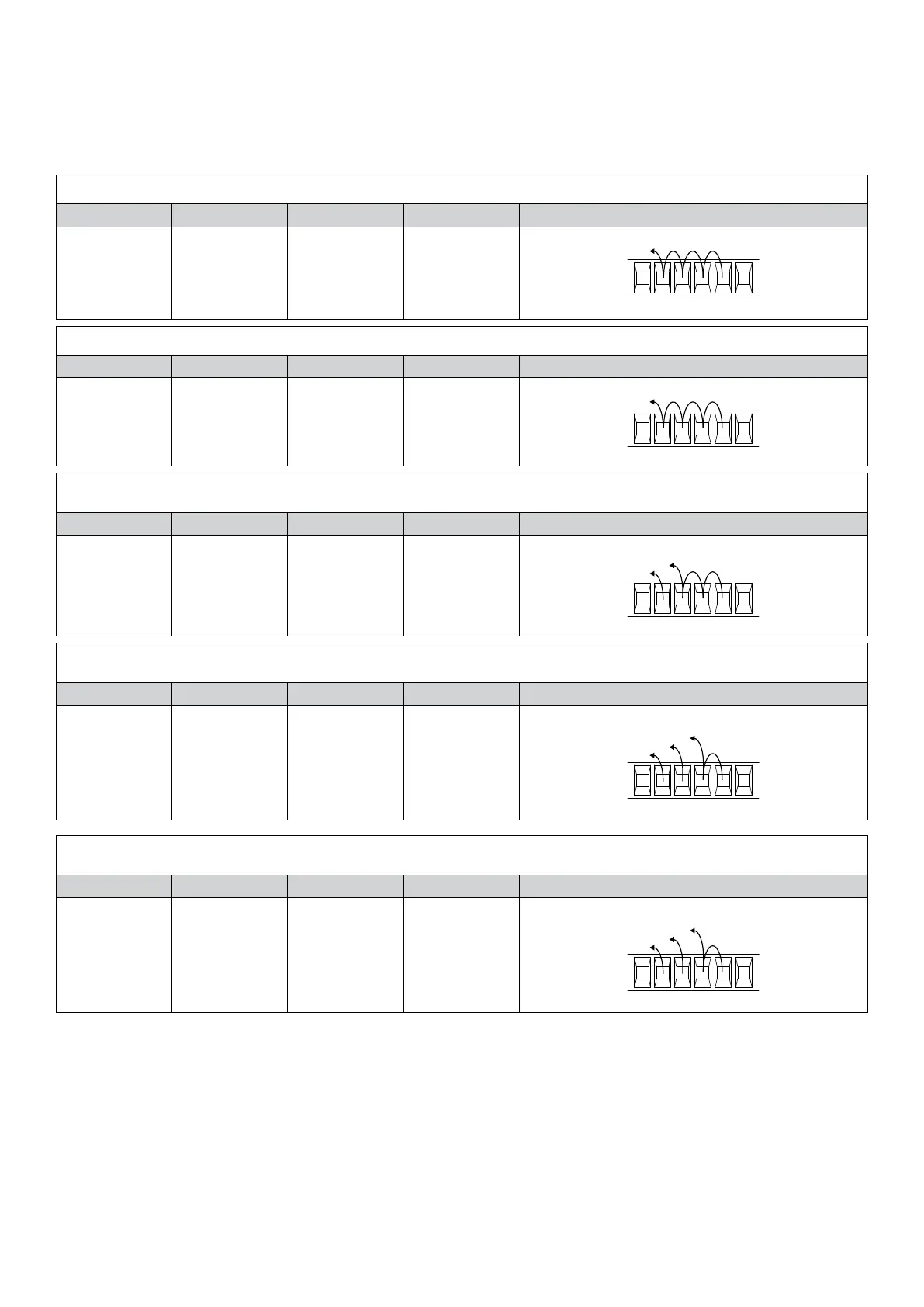

IMPORTANTE: Entradas fotocélulas no utilizadas
Todas las entradas de fotocélulas por omisión están puenteadas (PHOT1/2/3/4) con el borne COM, configuración que permite el
funcionamiento de la central sin fotocélulas.
Después de haber conectado y configurado las fotocélulas que el tipo de instalación requiere, es necesario puentear las eventua-
les entradas no utilizadas con aquellas utilizadas, replicando sus configuraciones del parámetro PHOx, como indicado a conti-
nuación:
1 pareja de fotocélulas en entrada PHOT1, activas sólo en la fase de cierre:
Lógica PHO 1 Lógica PHO 2 Lógica PHO 3 Lógica PHO 4 PUENTES
ON ON ON ON
18 2019 21
(1) (3)(2) (4)
RX1
1 pareja de fotocélulas en entrada PHOT1, activas en apertura y cierre:
Lógica PHO 1 Lógica PHO 2 Lógica PHO 3 Lógica PHO 4 PUENTES
OFF OFF OFF OFF
18 2019 21
(1) (3)(2) (4)
RX1
1 pareja de fotocélulas activas en apertura y cierre (PHOT1)
+ 1 pareja de fotocélulas activas sólo en la fase de cierre (PHOT2):
Lógica PHO 1 Lógica PHO 2 Lógica PHO 3 Lógica PHO 4 PUENTES
OFF ON ON ON
18 2019 21
(1) (3)(2) (4)
RX1
RX2
2 parejas de fotocélulas activas en apertura y cierre (PHOT1 y PHOT2)
+ 1 pareja de fotocélulas activas sólo en la fase de cierre (PHOT3):
Lógica PHO 1 Lógica PHO 2 Lógica PHO 3 Lógica PHO 4 PUENTES
OFF OFF ON ON
18 2019 21
(1) (3)(2) (4)
RX1
RX2
RX3
2 pareja de fotocélulas activas sólo en la fase de cierre (PHOT1 y PHOT2)
+ 1 pareja de fotocélulas activas en apertura y cierre (PHOT3):
Lógica PHO 1 Lógica PHO 2 Lógica PHO 3 Lógica PHO 4 PUENTES
ON ON OFF OFF
18 2019 21
(1) (3)(2) (4)
RX1
RX2
RX3
