Benning PV 1-1 - Page 4

10/ 2013 BENNING PV 1-1
D 

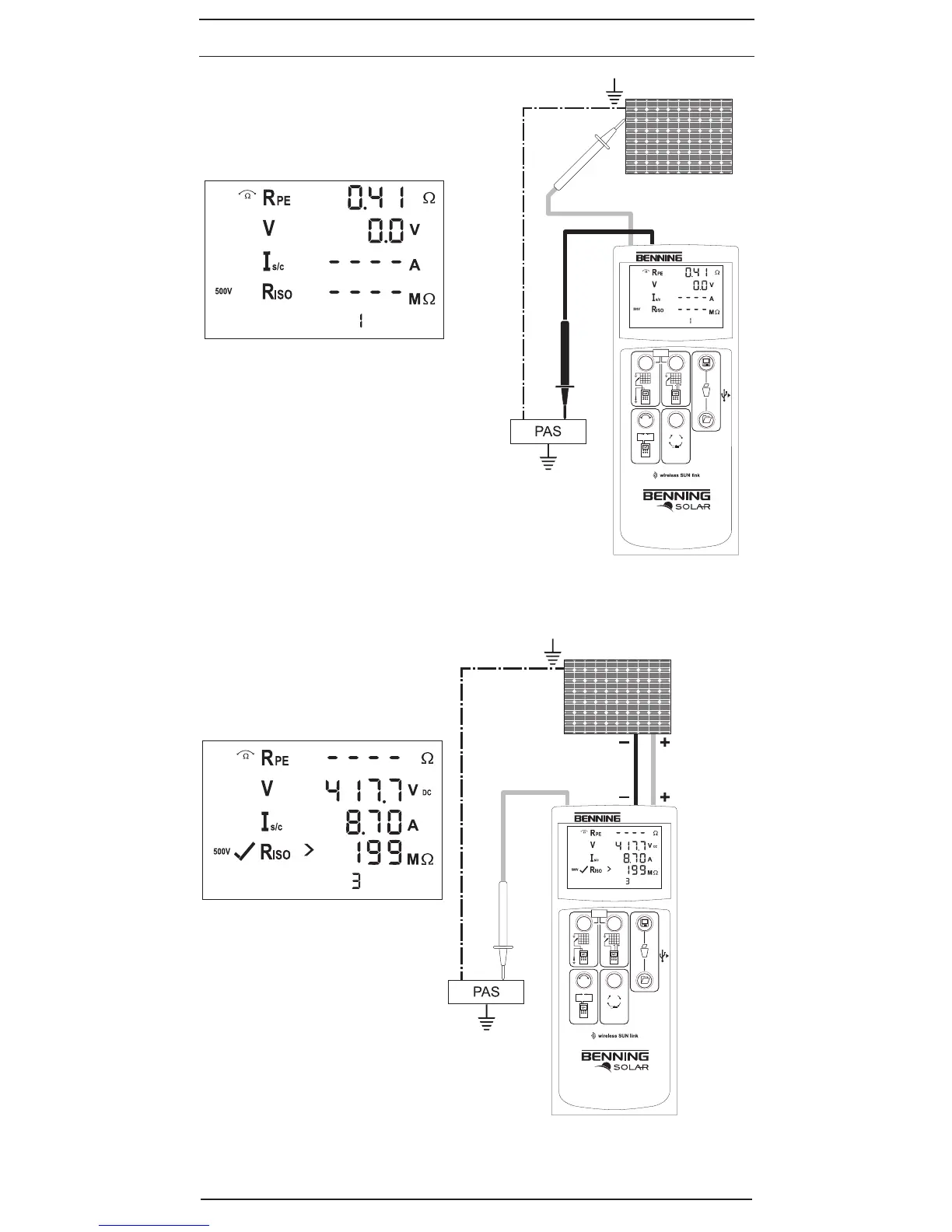

Bild 5: Prüfung des Schutzleiterwiderstandes R
PE
Fig. 5: Testing the protective conductor resistance (R
PE
)
Bild 6: Automatische Solarmodul-Messung, ISO-
Messung über Erdleiter
Fig. 6: Automatic solar panel measurement, ISO
measurement via earthing conductor
500V
250V 1000V
PV 1-1
DIN EN 62446 (VDE 0126-23), ÖVE/ÖNORM EN 62446
Auto
Ω
NULL
R
PE
V
ISO
ON/OFF
press 2 sec.
NULL
R
PE
500V
250V 1000V
PV 1-1
DIN EN 62446 (VDE 0126-23), ÖVE/ÖNORM EN 62446
Auto
Ω
NULL
R
PE
V
ISO
ON/OFF
press 2 sec.
NULL
R
PE
500V
250V 1000V
PV 1-1
DIN EN 62446 (VDE 0126-23), ÖVE/ÖNORM EN 62446
Auto
Ω
NULL
R
PE
V
ISO
ON/OFF
press 2 sec.
NULL
500V
250V 1000V
PV 1-1
DIN EN 62446 (VDE 0126-23), ÖVE/ÖNORM EN 62446
Auto
Ω
NULL
R
PE
V
ISO
ON/OFF
press 2 sec.
NULL
c
Max.
P ≤ 10 kW
Vo/c ≤ 1000 V
Is/c ≤ 15 A
c
Nicht an
parallel
geschalteten
PV-Strängen
messen!
Do not make
measurements
at PV strings
which are
connected in
parallel!
PV-Modul/ -Strang
PV-module/ -string
PV-Modul/ -Strang
PV-module/ -string
