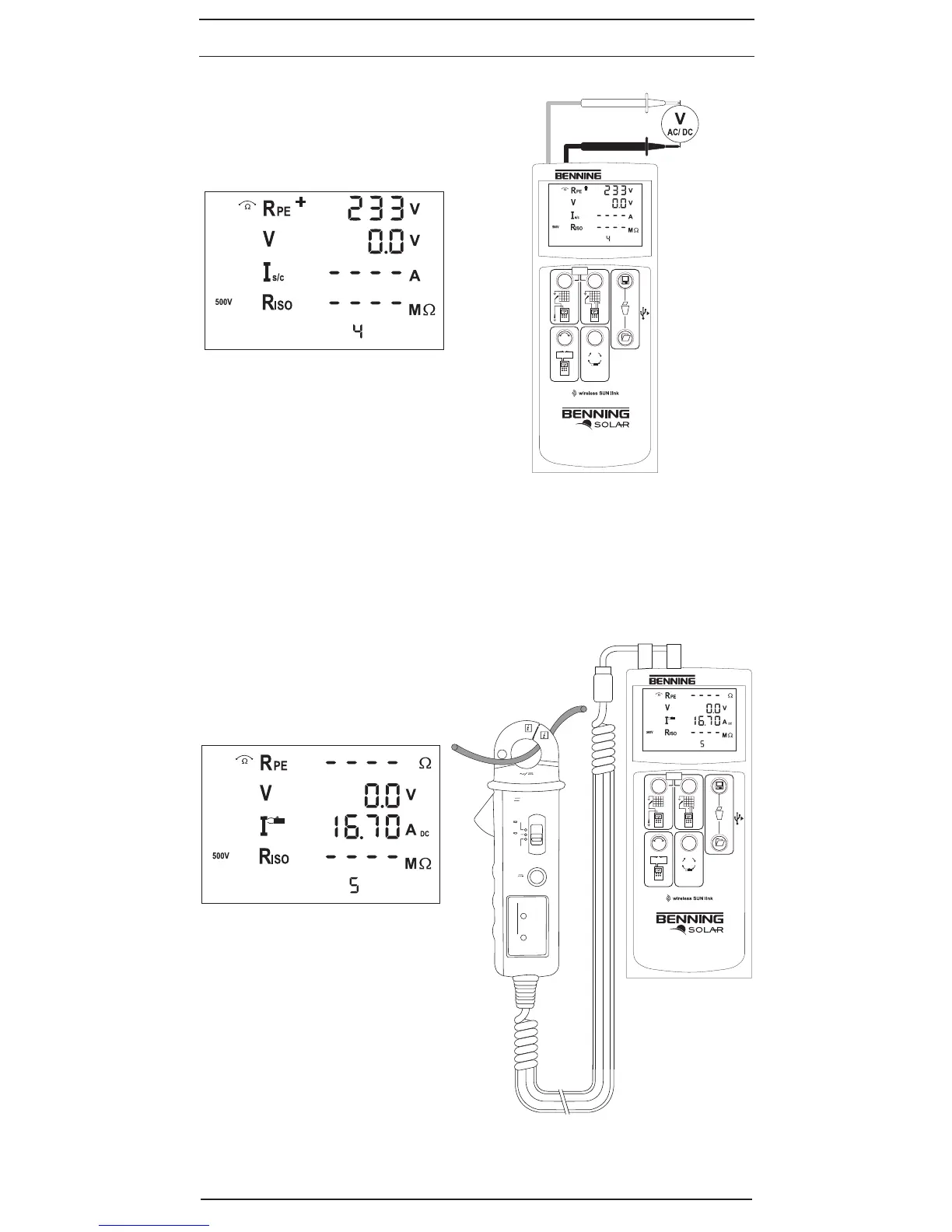

Bild 7: Spannungsmessung über 4 mm Prüfbuchsen
Fig. 7: Voltage measurement via 4 mm test sockets
Bild 8: AC/ DC-Strommessung mit optionalem
Stromzangenadapter BENNING CC 3
Fig. 8: AC/ DC current measurement by means
of optional current clamp adapter
BENNING CC 3
