42
PORTUGUÊS
3.5 Exaustão dos fumos e sucção do ar (CIAO C.A.I. e)
Observe a legislação aplicável em relação à exaustão de gases de
chaminé.
O sistema de exaustão deve ser feito usando ductos rígidos, as juntas entre
os elementos devem ser hermeticamente vedadas e todos os componentes
devem ser resistentes ao calor, ao estresse mecânico e à vibração.
Canos de saída não isolados são fontes potenciais de perigo.
As aberturas para o ar de combustão devem ser realizadas em
conformidade com a legislação aplicável. Se houver formação de
condensação, o ducto de exaustão deve ser isolado.
A Figura 12 mostra uma visão de cima da caldeira com as dimensões
para a saída de exaustão dos gases da chaminé.
Sistema de segurança dos gases da chaminé A caldeira conta com
uma monitoração do sistema para que os gases da chaminé passem
por uma exaustão correcta que para a caldeira no evento de uma falha:
termóstatodogásdachaminé,g.11b.Pararestauraraoperação
normal, coloque o selector de função em
(3g.1a),aguardealguns
segundos, e então coloque o selector de função na posição desejada.
Seafalhapersistir,chame umtécnicoqualicadodoServiçode
Suporte Técnico. O sistema de monitoração de exaustão do gás da
chaminé nunca deve ser contornado ou tornado inoperante. Use
somente peças de reposição originais quando substituir o sistema
inteiro ou componentes do sistema defeituosos.
3.6 Enchimento do sistema de aquecimento (g. 13)
Efectuadas as conexões hidráulicas, pode-se proceder ao enchimento
da instalação de aquecimento. Esta operação deve ser executada com
a instalação fria efectuando as seguintes operações:
- abrircomduasoutrêsvoltasatampadaválvuladealívioautomática(I)
-certicar-sedequeatorneiradeentradadeáguafriaestejaaberta
-abriratampadeenchimento(Lg.13)atéqueapressãoindicada
pelo manómetro esteja entre 1 e 1,5 bar.
Com o enchimento efectuado, fechar a válvula de enchimento.
Acaldeiraédotadadeumecienteseparadordear,portanto,nãoé
exigida nenhuma operação manual. O queimador se acende somente
seafasededesgasicaçãoestiverconcluída.
3.7 Esvaziamento da instalação de aquecimento
Para esvaziar a instalação, proceder no modo seguinte:
- desligar a caldeira
- aliviaratorneiradedescargadacaldeira(M)
- esvaziar os pontos mais baixos da instalação.
3.8 Esvaziando a água quente sanitária
Sempre que exista risco de gelo, a instalação sanitária deve ser es-
vaziada procedendo no seguinte modo:
- fechar a torneira geral da rede hídrica
- abrir todas as torneiras da água quente e fria
- esvaziar os pontos mais baixos.

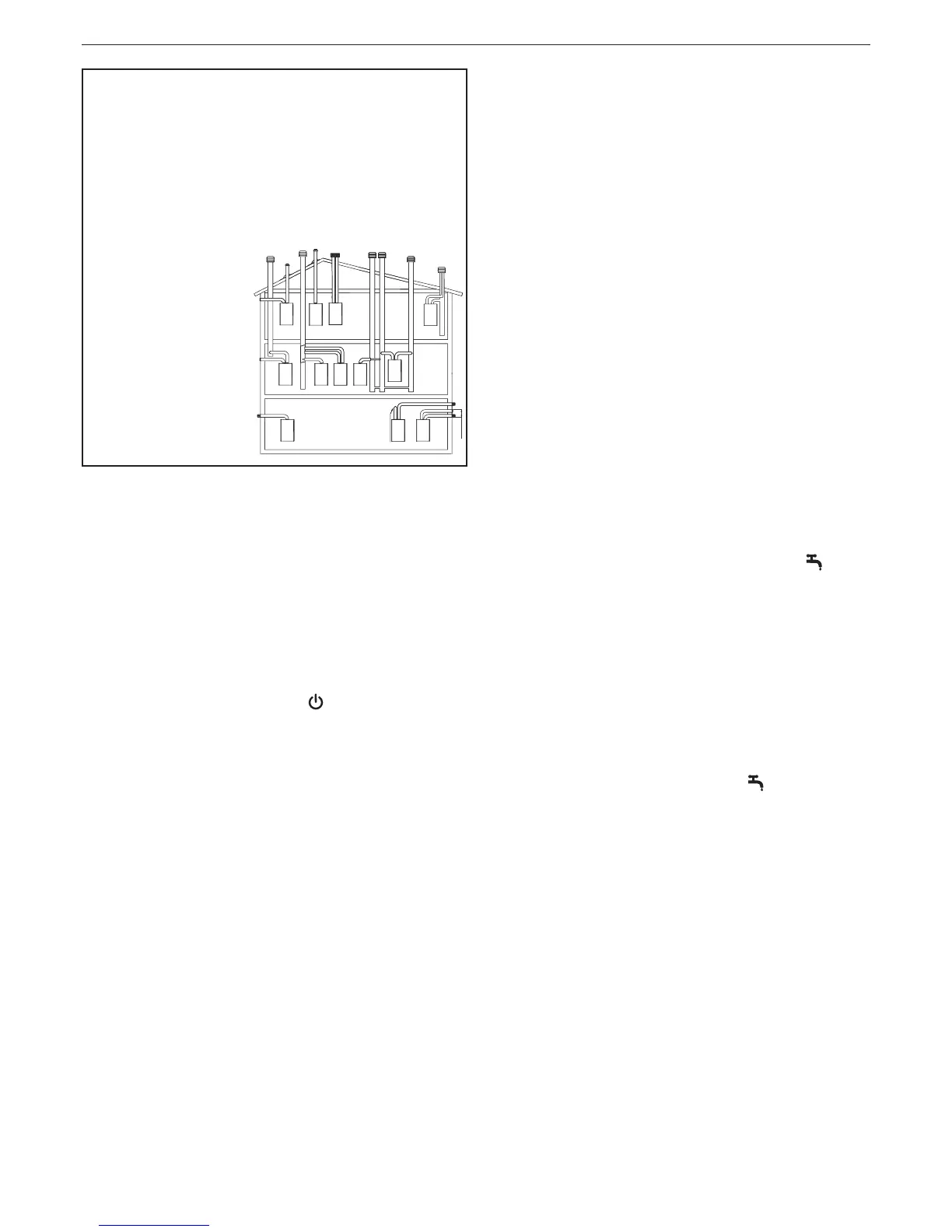

C12-C12x Descarga via saída de parede concêntrica. Os tubos
podem deixar a caldeira independentemente, mas as saídas de-
vemserconcêntricasoupróximasosucienteparaestarsujeitas
acondiçõessimilaresdevento(dentrode50cm)
C22 Descarga via saída concêntrica em tubo de fumo comum
(sucçãoedescarganomesmotubo)
C32-C32x Descarga via saída concêntrica da cobertura. Saídas
quanto a C13
C42-C42x Descarga e aspiração em tubos de fumos comuns se-
parados, mas submetidos a condições de vento semelhantes
C52-C52x Tubos de aspiração e descarga separados na parede ou
no tecto e em zonas com pressões diferentes. Os tubos de aspiração
e de descarga nunca devem
ser posicionados em paredes
opostas
C62-C62x Tubos de descar-
ga e aspiração usando tubos
vendidosecerticadossepa-
radamente(1856/1)
C82-C82x Descarga através
de tubo de fumos único ou
comum e aspiração de parede
C92-C92x Descarga no tecto
(similaraoC33)easpiração
deardeumúnicotubodefu-
mos existente
Saída
traseira
ATENÇÃO
Quandorealizaradescargadaválvuladesegurança(N),eladeveser
conectada a um adequado sistema de recolha. O fabricante do apare-
lho não pode ser considerado responsável por eventuais alagamentos
causados pela intervenção da válvula de segurança.
4 ACENDIMENTO E FUNCIONAMENTO
4.1 Vericações preliminares
O primeiro acendimento deve ser feito por pessoal competente de um
Centro de Assistência Técnica autorizado Beretta.
Antesdeligaracaldeira,éprecisovericar:
a) queosdadosdasredesdealimentação(eléctrica,hídrica,gás)
correspondam àqueles da placa
b) queastubagensquesequeseramicamdacaldeiraestejam
cobertas por uma capa termoisolante
c) queostubosdeevacuaçãodosfumoseaspiraçãodoarestejam
ecientes
d) quesejamgarantidasascondiçõesparaasmanutençõesnormais
no caso em que a caldeira seja colocada dentro ou entre os móveis
e) aestanquidadedainstalaçãodeaduçãodocombustível
f) queocaudaldocombustívelcorrespondaaosvaloresexigidos
para a caldeira
g) queainstalaçãodealimentaçãodocombustívelsejadimensio-
nado para o caudal necessário à caldeira e que seja dotado de
todos os dispositivos de segurança e controlo prescritos pelas
normas vigentes.
4.2 Acendimento do aparelho
Para o acendimento da caldeira é necessário efectuar as seguintes
operações:
- alimentar electricamente a caldeira
- abrir a válvula do gás presentenainstalaçãoparapermitirouxo
do combustível
- girar o selector de modo (3-g.1a)paraaposiçãodesejada:
Modo verão: girando o selector para o símbolo verão
(g.2a)
activa-se a função tradicional de somente água quente sanitária.
Se houver uma solicitação de água quente sanitária, o mostrador
digital mostra a temperatura do sistema de água quente, o ícone
para indicar o suprimento de água quente e o ícone de chama
Inverno: girando o selector de função dentro da zona marcada +
e-(g.2b),acaldeiraforneceáguaquentesanitáriaeaquecimento.
Se houver um pedido de calor, a caldeira liga e o monitor digital in-
dica a temperatura da água em aquecimento, o ícone para indicar o
aquecimentoeoíconedechama(g.3a).Sehouverumasolicitação
de água quente sanitária, a caldeira liga e o mostrador digital mostra
a temperatura do sistema de água quente, o ícone para indicar o
suprimento de água quente e oíconedechama(g4a)
Regularotermóstatoambientenatemperaturadesejada(~20°C)
Regulação da temperatura da água quente sanitária
Pararegulara temperatura da água sanitária (banheiros,duches,
cozinha,etc.),gireomanípulocomosímbolo
(g.2b)dentroda
área marcada + e -.
A caldeira está em status de espera até que, depois de um pedido de
calor, o queimador liga e o mostrador digital mostra a temperatura do
sistema de água quente, o ícone para indicar o suprimento de água
quente e o ícone de chama.
Acaldeiracaráemfunçãoatéquesejamalcançadasastempera-
turas reguladas, depois disso colocar-se-á novamente em estado de
“stand-by”.
Função Sistema Automático Regulação Ambiente (S.A.R.A.) g. 6a
Posicionando o selector da temperatura da água do aquecimento
na zona assinalada pela escrita AUTO - valor de temperatura de 55
a 65°C-, activa-se o sistema de auto-regulação S.A.R.A.: a caldeira
varia a temperatura de envio em função do sinal de fechamento do
termóstatoambiente.Aoalcançaratemperaturaconguradacomo
selector de temperatura da água do aquecimento, inicia uma conta-
gem de 20 minutos. Se durante este período o termóstato ambiente
continuaaexigircalor,ovalordatemperaturaconguradaaumenta
automaticamente em 5 °C.
Aoalcançaronovovalorconguradocomeçaumacontagemde
outros 20 minutos.
Se durante este período o termóstato ambiente continua a exigir
calor,ovalordatemperaturaconguradaaumentaautomaticamente
em outros 5 °C.
Este novo valor de temperatura é o resultado da temperatura con-
guradamanualmentecom o selector de temperaturadaáguade
aquecimento e o aumento de +10 °C da função S.A.R.A.
Depois do segundo ciclo de aumento, o valor da temperatura é reportado
aovalorconguradopeloutilizadoreociclodescritoacimaérepetidoaté
que seja satisfeita a exigência do termóstato ambiente.
C52
C32
C32
C92
C82
C22
C22 C42
C42
C12
C12C52
MAX 50 cm
