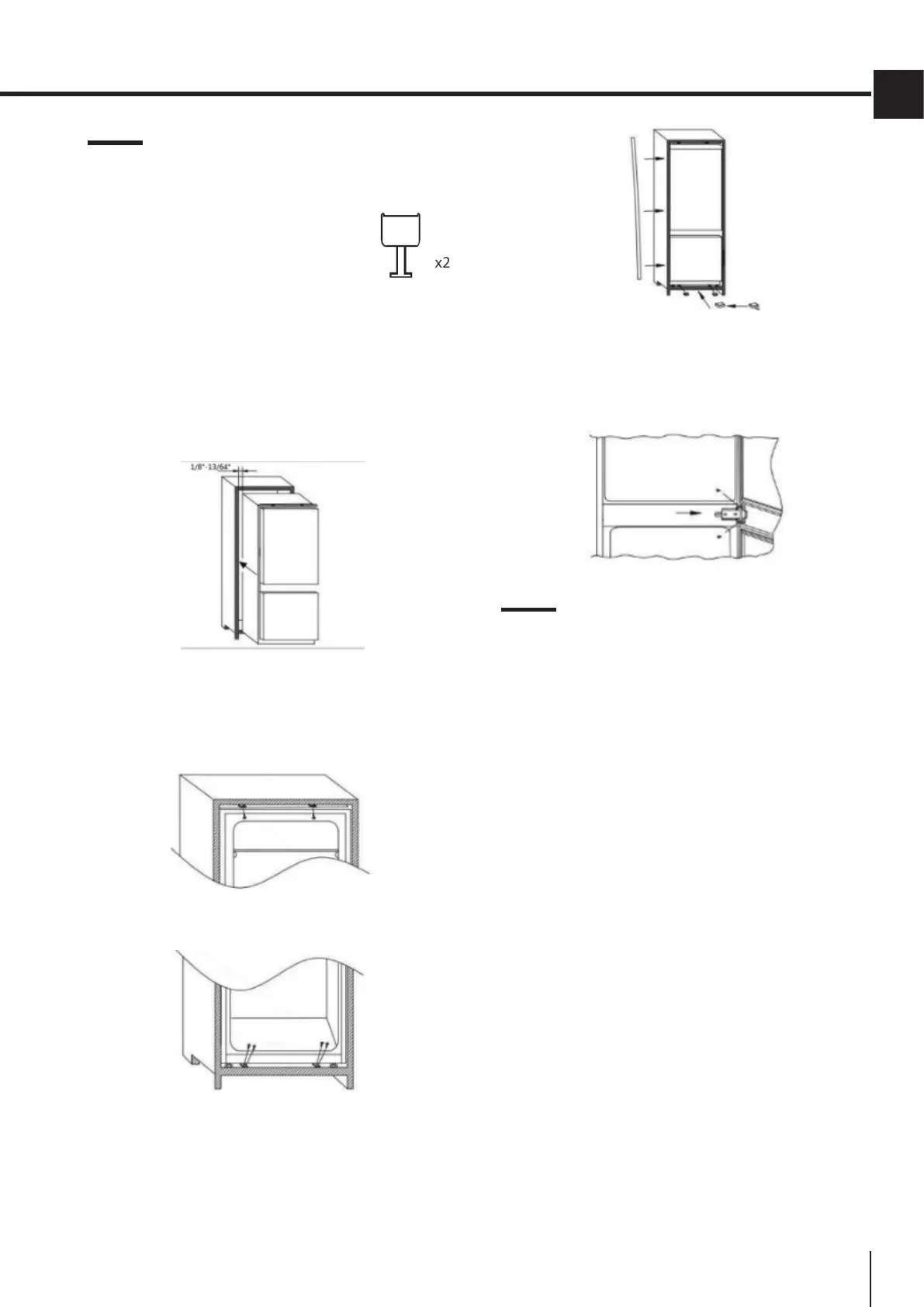

4.3 Istruzioni di installazione (cerniera
scorrevole)
Con l'aiuto di un'altra persona o
di altre due persone, spostare il
frigorifero nel modulo. Alla base del
frigorifero sono presenti due piastre di metallo.
Montare i distanziali bianchi su queste piastre e
infine spezzare la parte a “T” rovesciata.
1. Inserire il frigorifero nella colonna
posizionandolo ad una distanza di 3-5 mm
dalle cerniere.
2. Dopo aver verificato la corrispondenza tra la
porta del frigorifero e la porta della colonna,
montare le coperture in plastica presenti nella
busta degli accessori.
3. Avvitare la parte inferiore del frigorifero.
4. Montare la guarnizione sul frigorifero e tagliare
la parte in eccesso. Montare le coperture di
plastica inferiori.
5. Usare un cacciavite a croce per allentare il
perno sotto la cerniera centrale di destra e
regolare per avvitare alla parete destra del
modulo.
4.4 Montaggio delle porte del modulo
> Assicurarsi che vi sia uno spazio di 3-4 mm tra il
lato senza cerniera e la parete del modulo.
> Posizionare il cursore sulla staa e fissarlo alla
porta del modulo a 20-22 mm dal bordo della
stessa come mostrato nell'immagine seguente,
assicurandosi che sia posizionato centralmente
e orizzontalmente rispetto alla staa. Serrare
accuratamente a mano.
> Riempire lo spazio del lato senza cerniera con la
guarnizione/nastro sigillante a disposizione.
> L'aspetto finale dei cursori della porta dovrebbe
essere simile a quello mostrato nella figura qui
sotto che mostra due cursori in posizione.
Assicurarsi che le porte del frigorifero si
aprano e si chiudano correttamente e che siano
adeguatamente sigillate.
Una volta completato correttamente il montaggio
del frigorifero nel modulo, piegare e strappare le
parti dei distanziali bianchi contrassegnati con "S"
lungo la linea tratteggiata.
Lasciare il resto del distanziale in posizione sulle
piastre metalliche.
parte superiore
parte inferiore
