En este párrafo se realiza una
panorámica de todos los instrumentos
y mandos presentes en la trituradora
de barras.
Si no se específica diversamente, los
mismos son válidos para todas las
versiones.
Para el correcto uso de los comando
aquí citados es necesario leer
atentamente el Capítulo 5 – Uso.
1 - Palanca desbloqueo rueda izquierda
2 - Palanca embrague avance máquina
3 - Palanca selector marchas
4 - Palanca desbloqueo rueda derecha
5 - Manecilla mando gas
6 - Palanca embrague rotor
7 - Acople de seguridad embrague rotor
8 - Palanca regulación en alteza manubrio
9 - Palanca regulación lateral manubrio
Capítulo 4 : Mandos e instrumentos de control
Sec.1 Descripción de los mandos
1 2 3

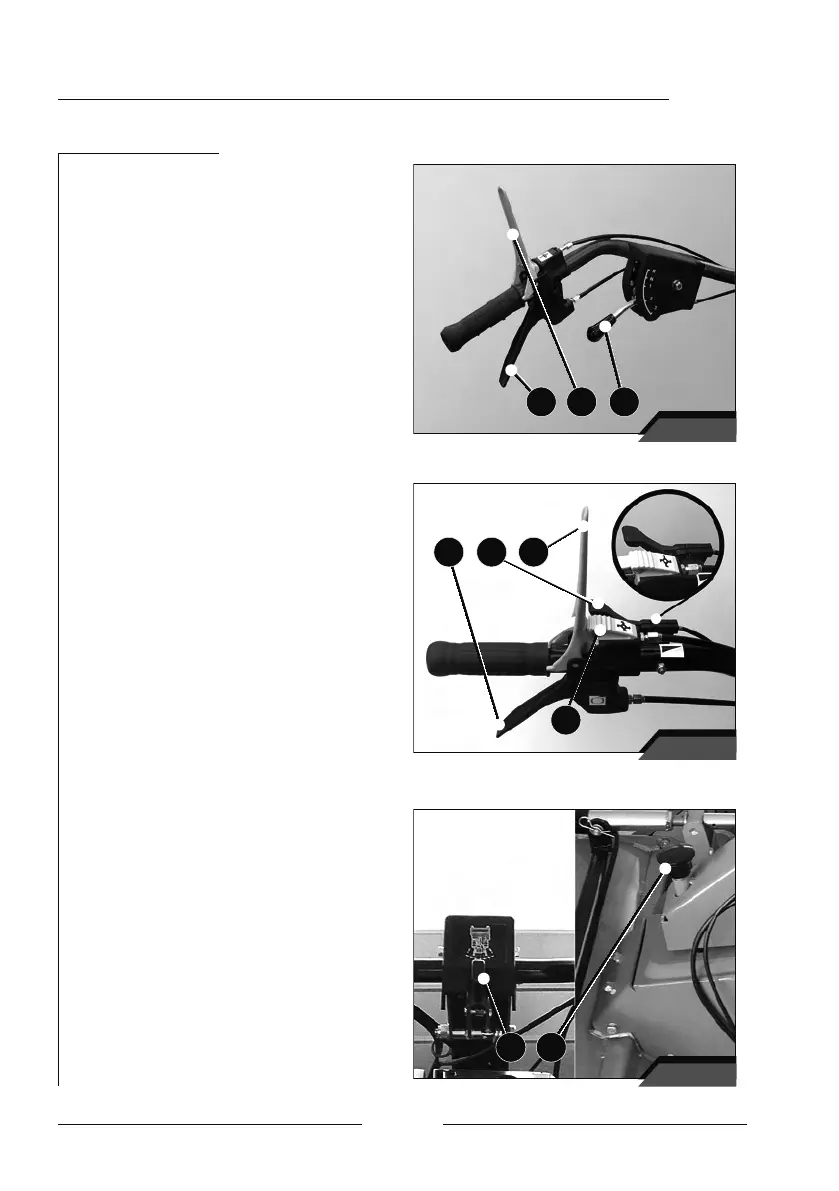

Fig. 4.1
4 6 5
7
Fig. 4.2
a
b
8 9
Fig. 4.3
