Chapitre 4 : Commandes et instruments de contrôle
Section 1 Description des commandes

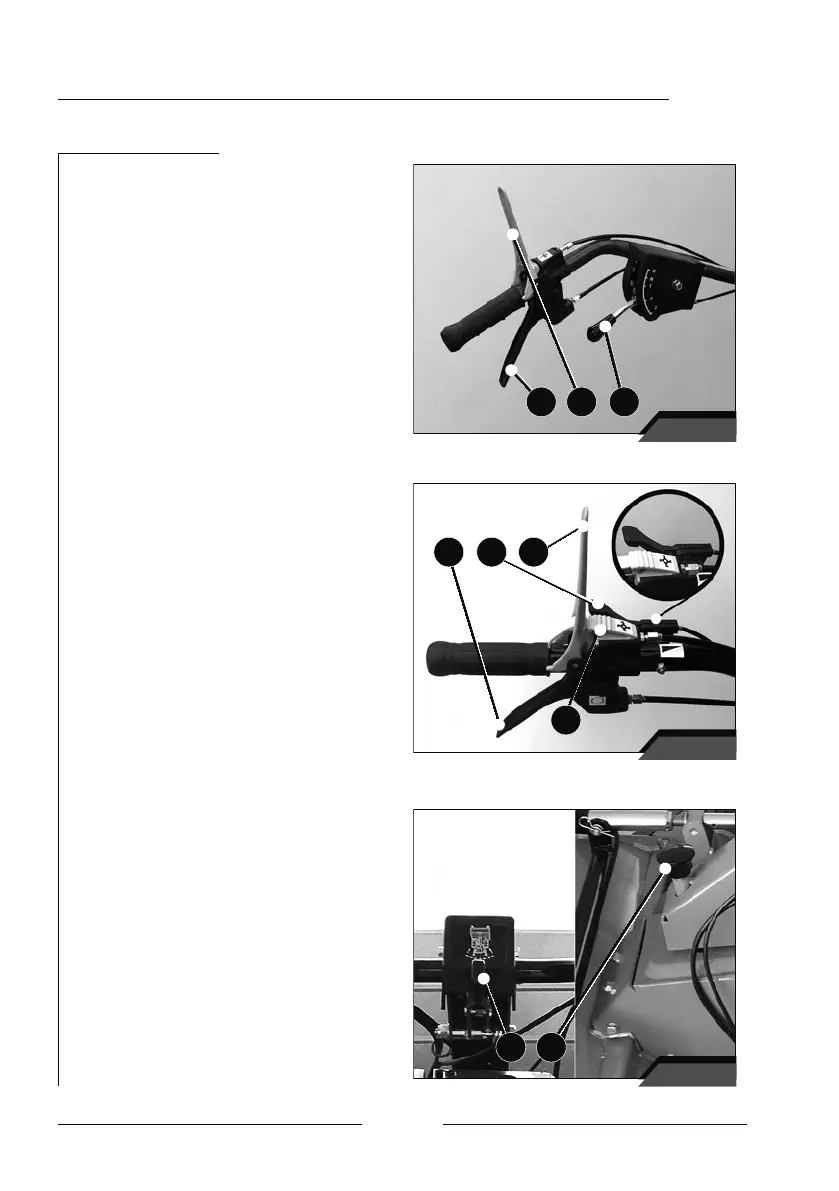

1 2 3
Fig. 4.1
4 6 5
7
Fig. 4.2
a b
8 9
Fig. 4.3
Ce paragraphe présente un panorama
de tous les instruments et toutes
les commandes présents sur la
tondobroyeuse à fléaux.
S’il n’en est indiqué autrement, il en est
de même pour toutes les versions.
Pour utiliser correctement les
commandes énumérées ci-après,
lire attentivement le chapitre 5 -
Utilisation.
1 - Levier de déblocage roue gauche
2 - Levier d’embrayage d’avancement
machine
3 - Levier sélecteur de vitesse
4 - Levier de déblocage roue droite
5 - Manette de commande de gaz
6 - Levier d’enclenchement rotor
7 - Attache de sûreté enclenchement
du rotor
8 - Levier pour réglage de la hauteur
du guidon
9 - Levier pour réglage latéral
du guidon
