16
In questo paragrafo viene fatta una pa-
noramica di tutti gli strumenti e coman-
di presenti sulla falciatrice a flagelli.
Se non diversamente specificato, essi
sono validi per tutte le versioni.
Per il corretto uso dei comandi qui
elencati occorre leggere attentamente
il capitolo 5 - Utilizzazione.

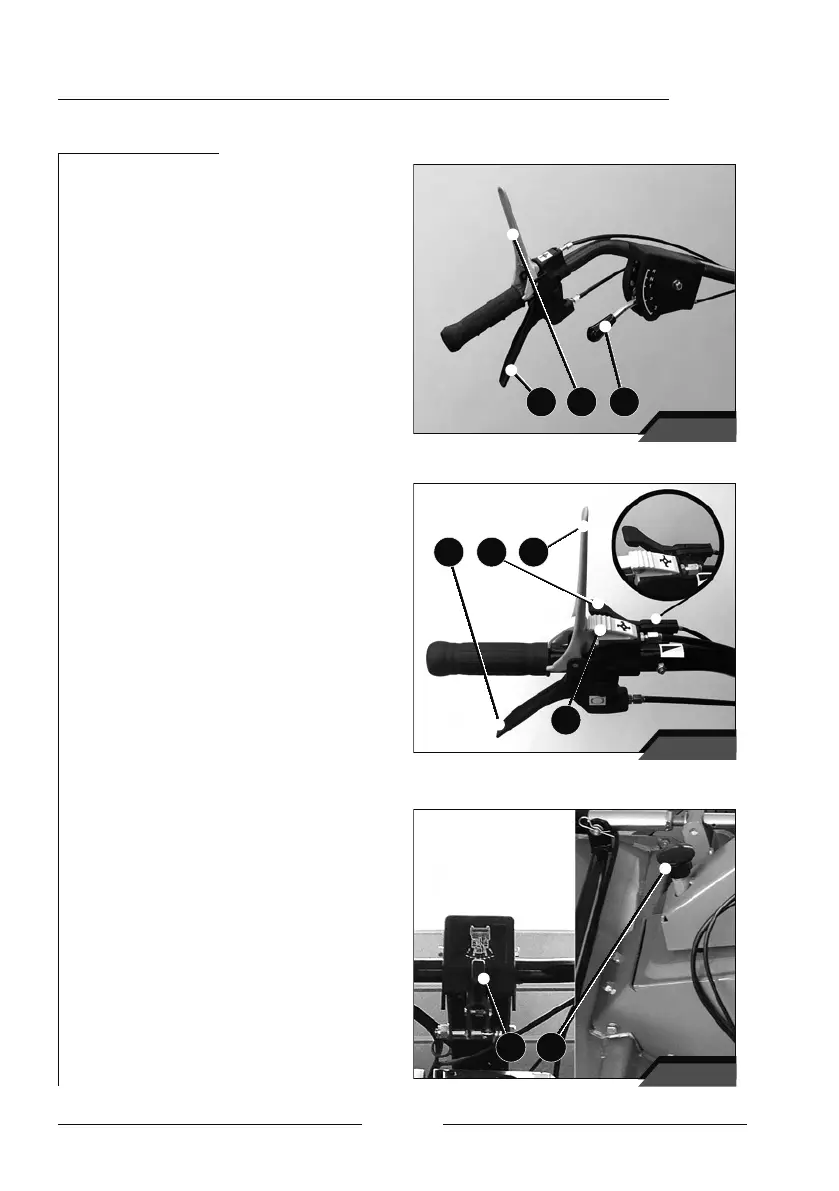

1 - Leva sbloccaggio ruota sinistra
2 - Leva frizione avanzamento mac-
china
3 - Leva selettore marce
4 - Leva sbloccaggio ruota destra
5 - Manettino comando gas
6 - Leva innesto rotore
7 -
Attacco di sicurezza innesto rotore
8 - Leva regolazione in altezza ma-
nubrio
9 - Leva regolazione laterale manu-
brio
Capitolo 4 : Comandi e strumenti di controllo
Sez.1 Descrizione dei comandi
1 2 3
Fig. 4.1
4 6 5
7
Fig. 4.2
a
b
8 9
Fig. 4.3
