Dieser Abschnitt enthält eine
Übersicht über alle Messgeräte und
Steuerelemente des Schlegelmähers.
Wenn nicht anders spezifiziert, gilt
diese Übersicht für alle Ausführungen.
Für den korrekten Gebrauch der
Steuerelemente ist Kapitel 5 - Gebrauch
aufmerksam zu lesen.

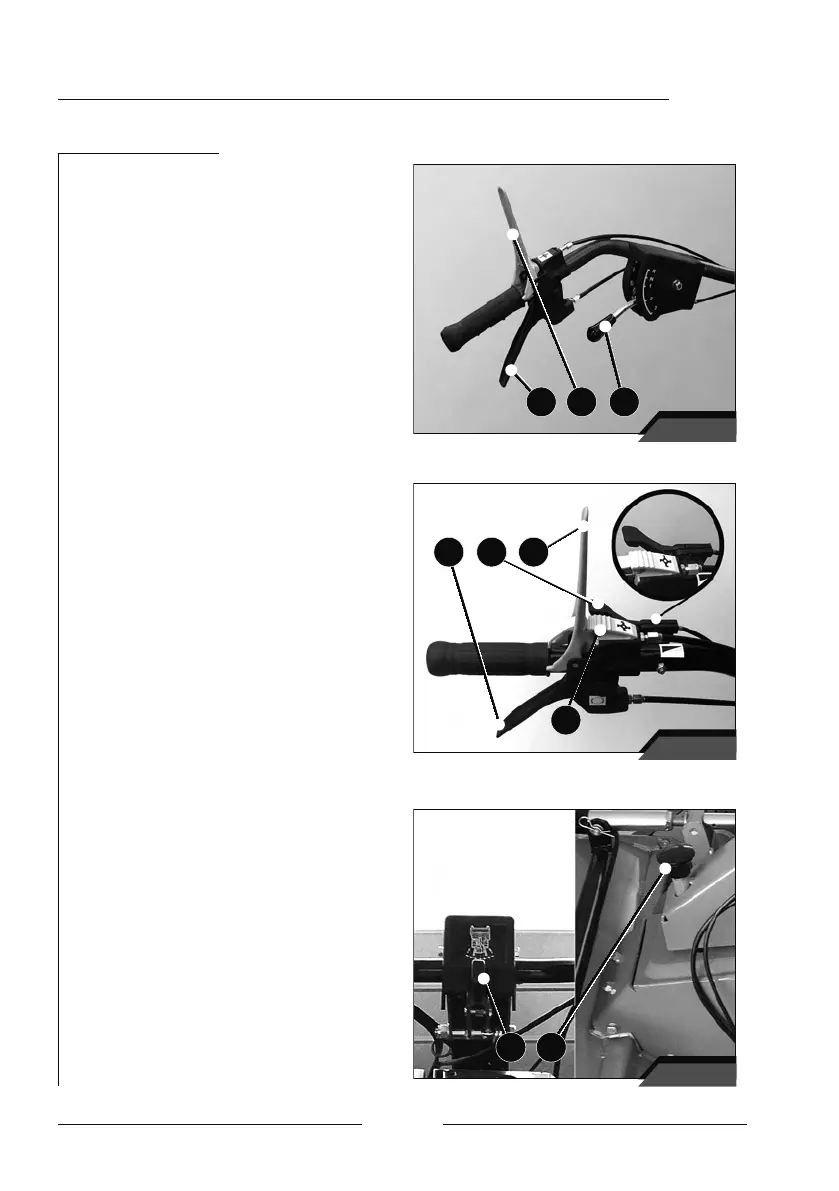

1 - Entriegelungshebel linkes Rad
2 - Kupplungshebel
für Maschinenvorlauf
3 - Ganghebel
4 - Entriegelungshebel rechtes Rad
5 - Gashebel
6 - Rotorkupplungshebel
7 -
Sicherheitsanschluss
Rotorkupplung
8 - Verstellhebel Lenkradhöhe
9 - Lenkradseitenverstellhebel
Kapitel 4 : Steuer- und Kontrollgeräte
Abschn.1 Beschreibung der Steuerungen
1 2 3
Abb. 4.1
4 6 5
7
Abb. 4.2
a
b
8 9
Abb. 4.3
