Rozdział 4: Przyciski i elementy sterownicze
Cz. 1 Opis elementów sterowniczych
1 2 3
Fig. 4.1
4 6 5
7
Fig. 4.2
a
b
8 9
Fig. 4.3
W niniejszym rozdziale opisane
zostały wszystkie przyrządy i elementy
sterownicze zainstalowane w kosiarce
bijakowej. Jeżeli nie podano inaczej,
opis dotyczy wszystkich wersji. Aby
prawidłowo używać elementów
sterowniczych wymienionych poniżej,
należy uważnie przeczytać rozdział 5
- Obsługa.

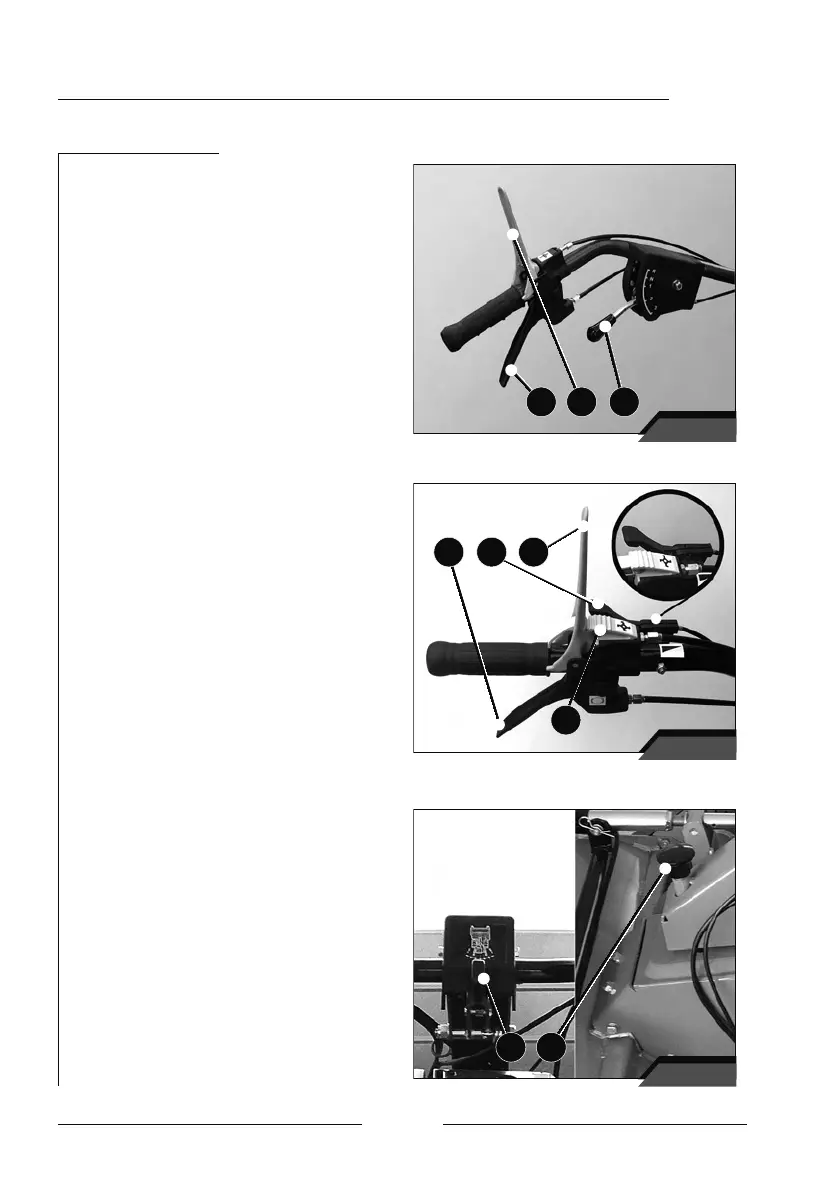

1. Dźwignia odblokowująca
lewe koło
2. Dźwignia sprzęgła
napędu urządzenia
3. Dźwignia zmiany biegów
4. Dźwignia odblokowująca
prawe koło
5. Pokrętło sterujące gazem
6. Dźwignia włączająca wirnik
7. Zaczep bezpieczeństwa
włączania wirnika
8. Dźwignia regulująca
wysokość uchwytu
9. Dźwignia regulująca
położenie boczne uchwytu
