PREPARACIÓN DE LA
CAMPANA (CONTINUACIÓN)
SÓLO CONFIGURACIÓN SIN CONDUCTO

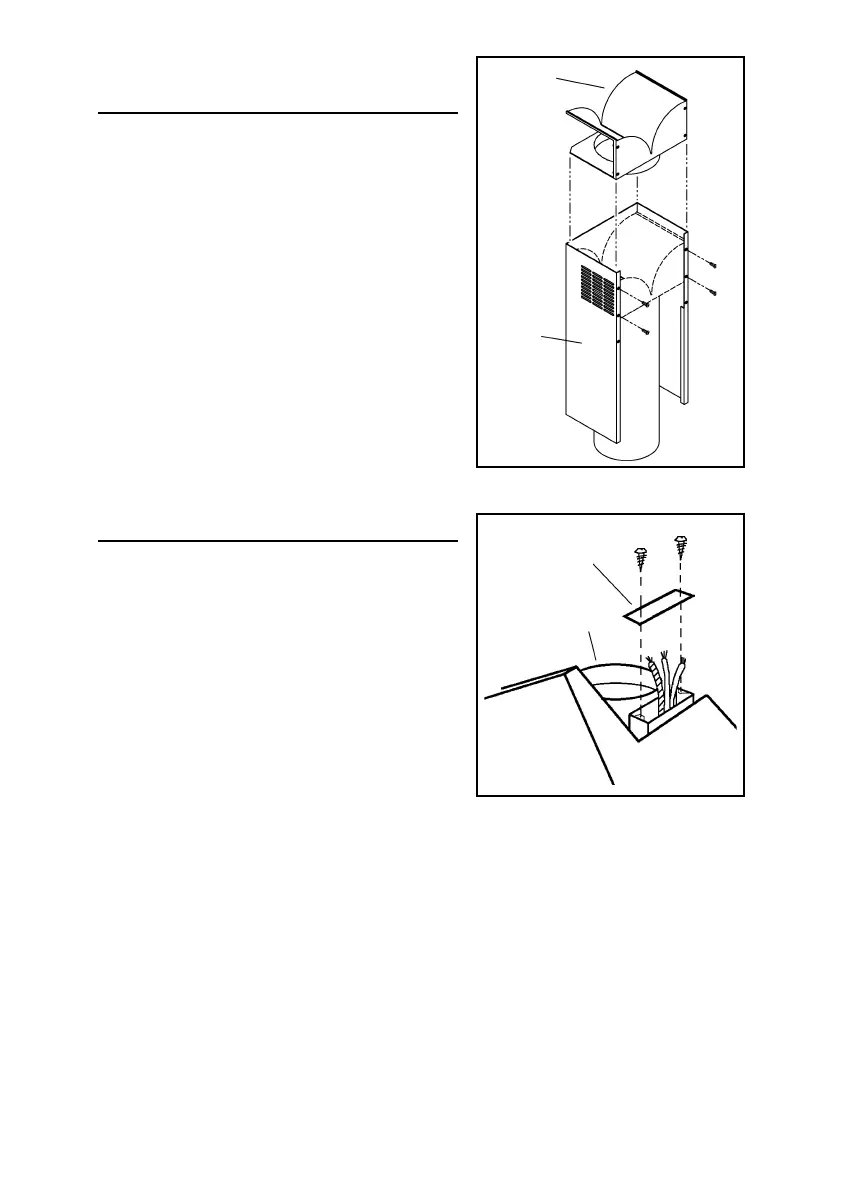

7. Coloque con cuidado la sección inferior del
tubo de humos en el área empotrada de la
campana para la estufa.
8. Deslice con cuidado la sección superior del
tubo de humos en el interior de la sección
inferior del tubo de humos.
9. Fije el pleno de recirculación en la sección
superior del tubo de humos con (4) tornil-
los de cabeza plana.
PLENO
SECCIÓN
SUPERIOR
DEL
TUBO DE
HUMOS
CUBIERTA DE
LA CAJA DE
CABLEADO
COLLAR DEL
CONDUCTO
CONEXIÓN ELÉCTRICA
Nota: Esta campana debe estar
adecuadamente conectada a tierra. La
unidad debe ser instalada por un
electricista calificado de acuerdo con
todos los códigos eléctricos nacionales y
locales aplicables.
1. Quite la cubierta de la caja de cableado.
Quite un agujero ciego de la caja de
cableado.
2. Alimente 6 pulg. (15.2 cm) de cable a
través de la abertura del agujero ciego y
fije el cable en la caja de cableado con
un conectador apropiado.
3. Haga las conexiones eléctricas. Conecte
blanco con blanco, negro con negro y
verde con verde.
4. Vuelva a colocar la cubierta de la caja de
conexiones y los tornillos. Asegúrese de
que los alambres no queden atrapados
entre la cubierta y la caja.
