MAINTENANCE AND CHECKS
MANUTENZIONE E CONTROLLI
34
3
Sostituzione
Per la sostituzione procedere come
segue:
- Smontare il copridisco A e la pinza
svitando le due viti B.
- Premere sull’estremità delle due
coppiglie C e sfi lare dalla parte
opposta.
- Estrarre le pastiglie D e sostituirle.
- Per il montaggio procedere in
senso inverso.
Nota:
Porgere particolare attenzione al
corretto rimontaggio delle cop-
piglie onde evitare problemi di
frenata.
Nel caso di rimozione del disco fre-
no, nel rimontaggio applicare alle
viti della Loctite.

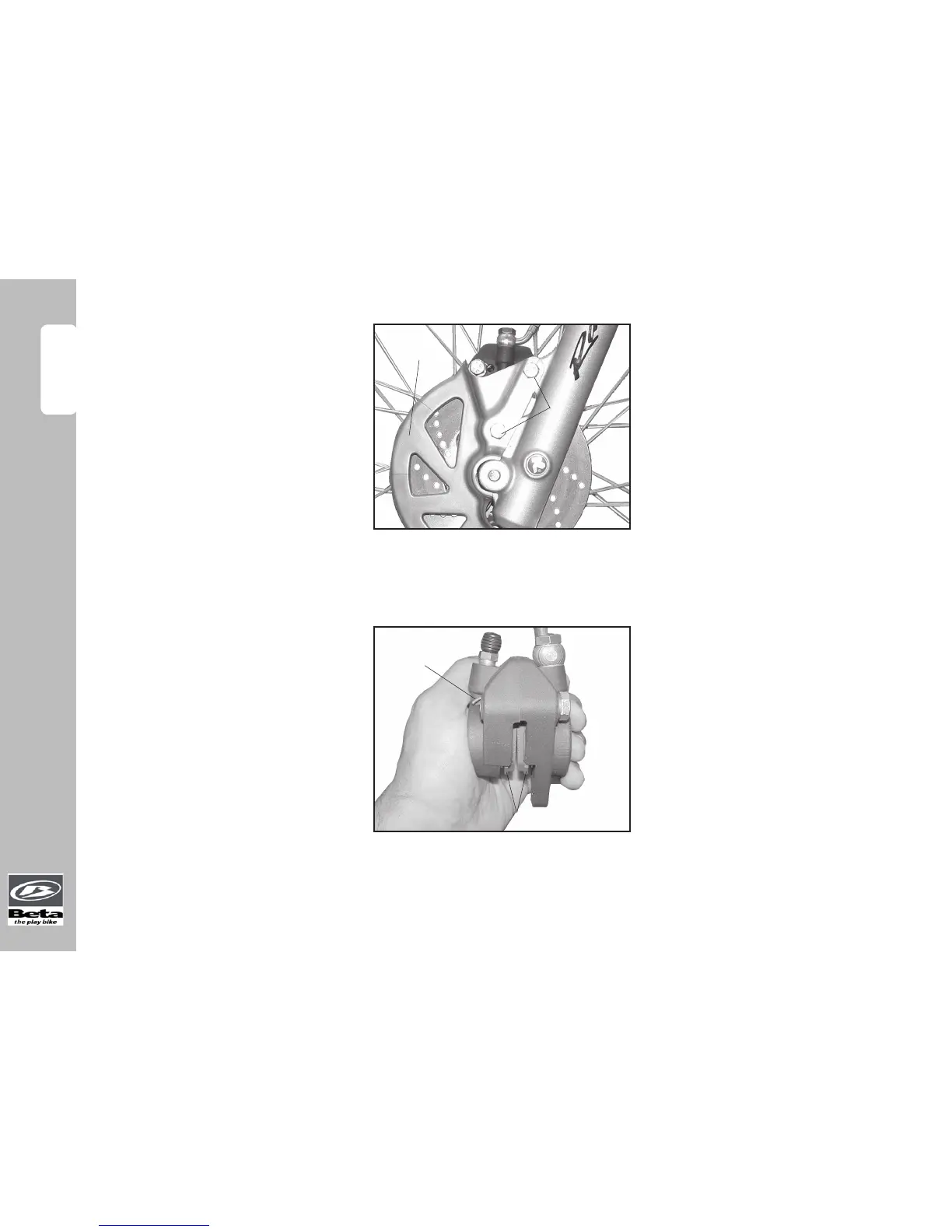

Replacement
To replace the pads, proceed as
follows:
- Disassemble the disk cover A and
the caliper by unscrewing the two
screws B.
- Press on the ends of the two split
pins C and pull out from the op-
posite side.
- Remove the pads D and replace
them.
-To reassemble, proceed in the re-
verse order.
Note:
To avoid braking problem pay
particular attention the correct
reassembly the split pins.
If the brake disk is removed, apply
Loctite to the screws when reas-
sembling.
A
B
C
D
