MAINTENANCE AND CHECKS MANUTENZIONE E CONTROLLI
FRENO POSTERIORE
Controllo
Per verifi care lo stato di usura del fre-
no posteriore è suffi ciente visionare
la pinza dalla parte posteriore dove
è possibile intravedere le estremità
delle due pastiglie A che dovranno
presentare almeno uno strato di
2 mm di ferodo. Nel caso lo strato
fosse inferiore procedere immedia-
tamente alla loro ostituzione.
Nota:
Effettuare il controllo attenendosi ai
tempi indicati in tabella a pag. 39.
Sostituzione
Per la sostituzione procedere come
segue:
- Smontare la ruota.
- Sfi lare le coppiglie B verso l’esterno
del veicolo, dopo aver premuto
sull’estremità della parte della
ruota.
- Per il rimontaggio procedere in
senso inverso.
Per la sostituzione delle pastiglie fre-
ni consigliamo di rivolgersi al proprio
rivenditore.

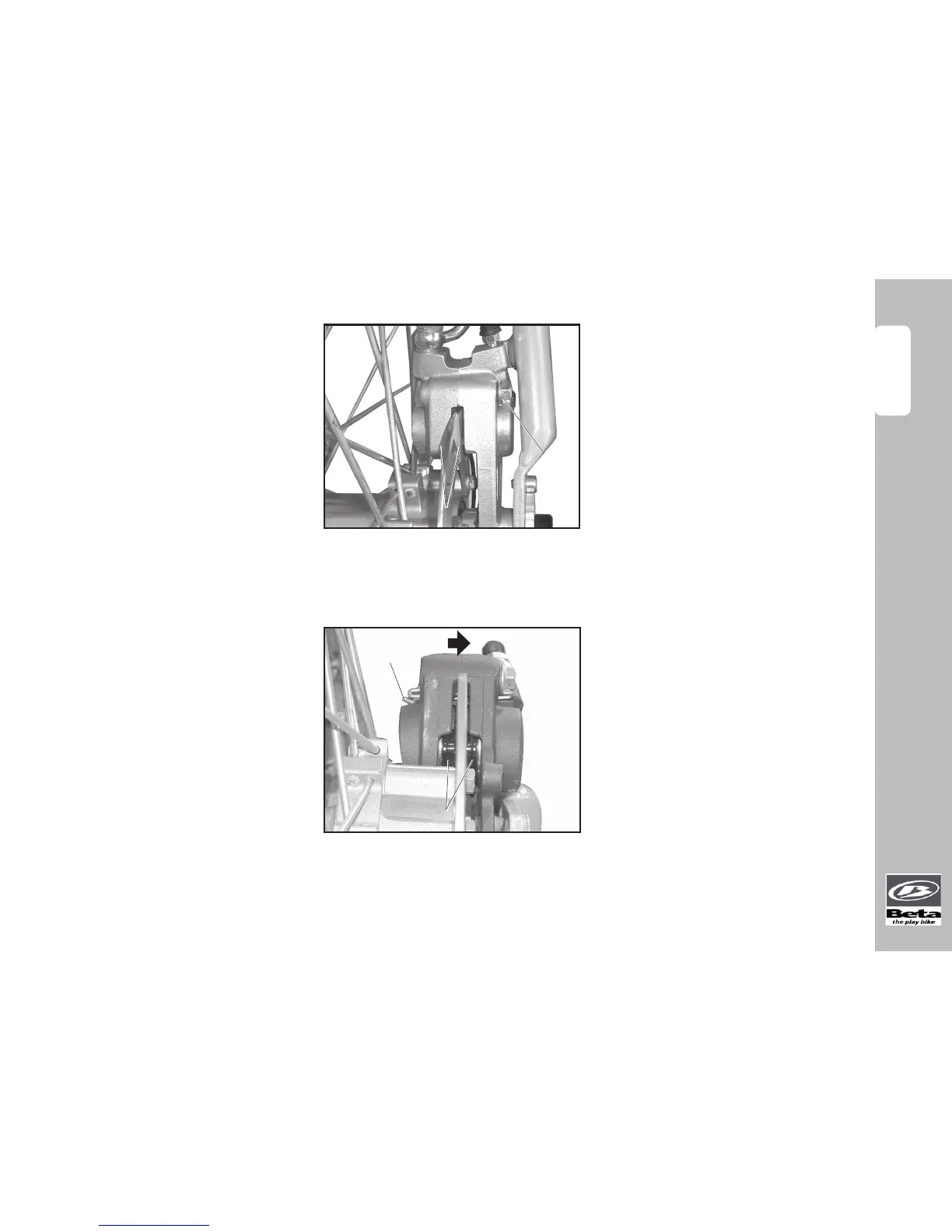

REAR BRAKE
Check
To check the rear brake for wear, sim-
ply observe the caliper from the rear,
where it is possible to see the ends of
the two pads A. These pads should
have at least a 2 mm layer of lining.
If this layer is thinner than 2 mm, re-
place the pads immediately.
Note:
Observe the times given on the
chart on page 39 when performing
the check.
Replacement
To replace the pads, proceed as
follows:
- Disassemble the rear weel.
- Pull out the split pins B towards the
vehicle outer side, after pressing
the end facing the wheel.
-To reassemble, proceed in the re-
verse order.
We suggest to contact your dealer
to replace the pads.
EVO 80 Junior
EVO 80
B
A
B
A
