ADJUSTMENTS
REGOLAZIONI
CONTROLLO E REGOLAZIONE GIO-
CO STERZO
Verificare periodicamente il gioco
del cannotto di sterzo muovendo
avanti e indietro le forcelle come
illustrato in figura. Qualora si avver-
ta del gioco, procedere alla rego-
lazione operando nel modo se-
guente:
- svitare le quattro viti A
- estrarre il manubrio B porgendo
particolare attenzione ai cavallotti
C
- allentare il dado D
- recuperare il gioco intervenendo-
sul dado E
Per il ribloccaggio procedere nel
modo inverso.
Nota: Una corretta
regolazione, oltre a non lasciare
del gioco, non deve causare
indurimenti o irregolarità durante la
rotazione del manubrio.
Per questa operazione rivolgersi ad
un concessionario autorizzato.

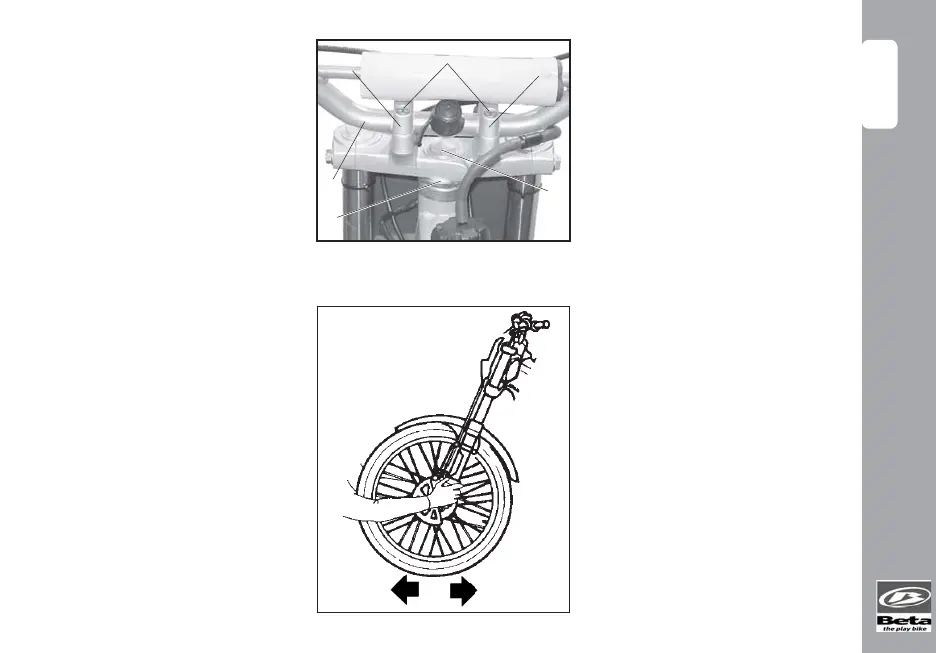

CHECK AND ADJUSTMENT OF
STEERING GEAR
Periodically check the play in
the steering sleeve by moving
the fork back and forth as
shown in the figure. Whenever
you feel play, adjust as de-
scribed below:
- loosen the four screws A
- disassemble the handlebar B
paying special attention to U
bolts C
- loosen nut D
- reset play by acting on nut E
For reassembly, proceed in the
reverse order.
Note: Correct adjustment, in
addition to not leaving any
play, should not cause difficulty
or irregularity in turning the han-
dlebar.
For this operation consult one
of our authorized dealers.
A
C
E
B
D
C
