BFT BFT-P926192 - Page 33

FRANÇAIS
MANUEL D’INSTALLATION
langue
stat
-
+
-
+
OK
vers bft . . .
+/-
OK
0000
+/-
+/-
n. an
OK
OK
password
0---
10--
150- 1520 prg
00
n. teleco
-
+
err

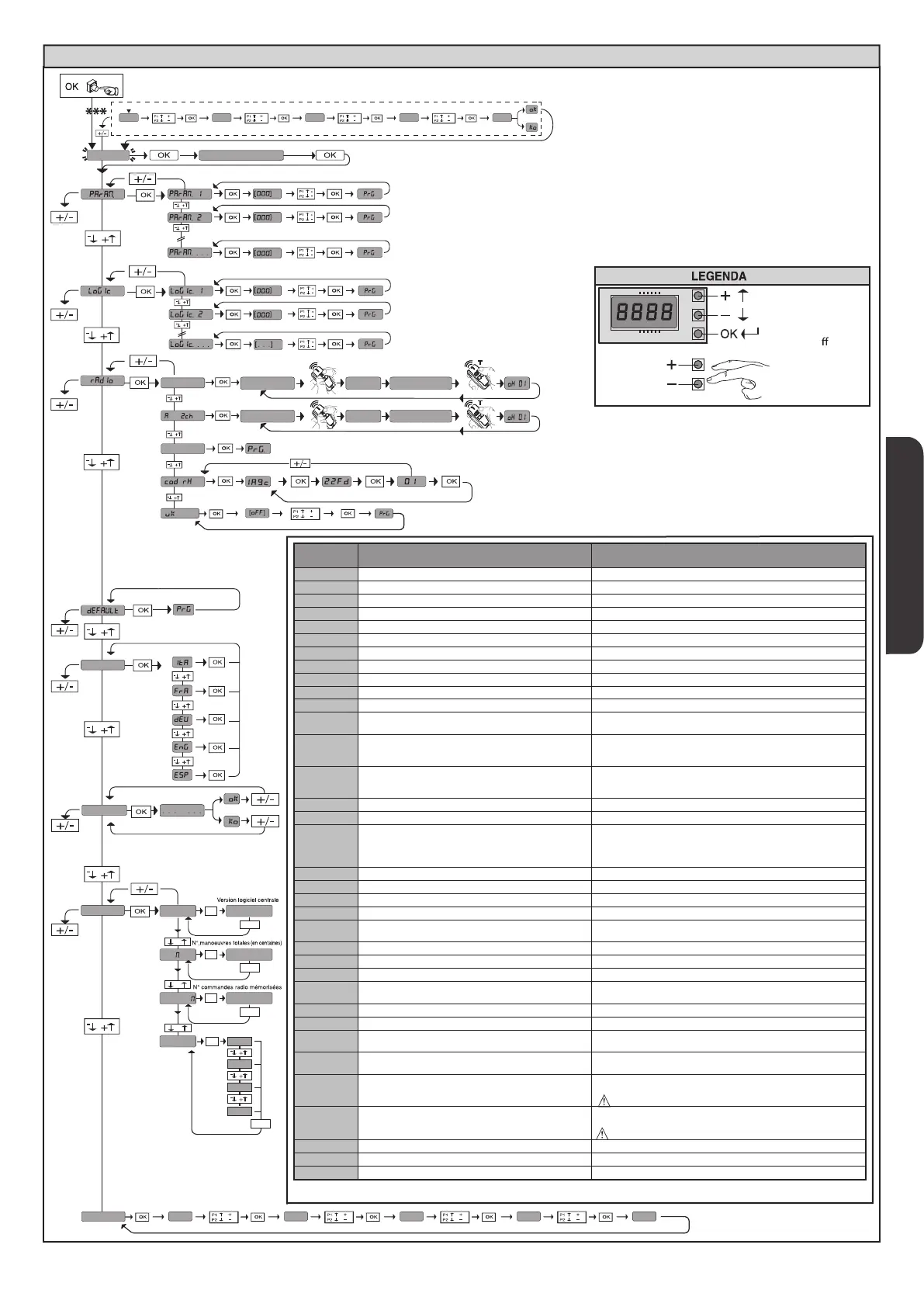

ACCES AUX MENUS Fig. 1
autoset
Liste des 30 dernières erreurs
+/-
Sortir du menu
Allumage a icheur
Descendre
Monter
Confirmation /
Voir MENU PARAMÈTRES
Voir MENU LOGIQUES
Voir MENU RADIO
adj start
touche cachee
touche cachee
relacher
relacher
touche desiree
touche desiree
dj
effacer 64
ALT suivre le manuel
x2
0---
10--
150- 1520 ok
01.33
02.01
........
30.15
*** Saisie du mot de passe.
Demande avec logique Niveau Protection congurée sur
1, 2, 3, 4
Code de
diagnostic
Description Remarque
STRE
Activation entrée Start externe START E 
STRI
Activation entrée Start interne START I 
OPEN
Activation entrée OPEN 
CLS
Activation entrée CLOSE 
PED
Activation entrée piéton PED 
TIME
Activation entrée TIMER 
STOP
Activation entrée STOP 
PHOT
Activation entrée photocellule PHOT 
PHOP
Activation entrée photocellule en ouverture PHOT OP 
PHCL
Activation entrée photocellule en fermeture PHOT CL 
BAR
Activation entrée linteau BAR 
BAR 2
Activation entrée linteau BAR sur moteur slave
(connexion vantaux opposés)
baro
Activation entrée linteau BAR avec inversion ACTIVE UNI-
QUEMENT A L'OUVERTURE ou si congurée comme linteau
sensible vérié. Activation de l'entrée FAULT associée
barc
Activation entrée linteau BAR avec inversion ACTIVE
UNIQUEMENT A LA FERMETURE ou si congurée comme
linteau sensible vérié. Activation de l'entrée FAULT associée
SWC
Activation entrée n de course fermeture du moteur SWC 
SWO
Activation entrée n de course ouverture du moteur SWO 
SET
La carte attend d’accomplir une manœuvre complète
d’ouverture-fermeture sans être interrompue par des arrêts
intermédiaires pour obtenir le couple nécessaire au mouvement.
ATTENTION! La détection de l’obstacle n’est pas active

ER01
Essai photocellules échoué Vérier connexion photocellules et/ou congurations logiques
ER02
Essai linteau échoué Vérier connexion linteaux et/ou congurations logiques
ER03
Essai photocellules ouverture échoué vérier connexion photocellules et/ou conguration paramètres/logiques
ER04
Essai photocellules fermeture échoué vérier connexion photocellules et/ou conguration paramètres/logiques
ER05
Essai linteau sur moteur slave échoué (connexion
vantaux opposés)
Vériez connexion linteau et/ou congurations paramètres/logiques
ER06
Essai linteau 8k2 échoué Vérier connexion linteau et/ou congurations paramètres/logiques
ER07
Essai linteau ouverture échoué Vériez connexion linteau et/ou congurations paramètres/logiques
ER08
Essai linteau fermeture échoué Vériez connexion linteau et/ou congurations paramètres/logiques
ER1x
*
*
Erreur essai matériel carte
- Vérier les connexions sur le moteur
- Problèmes matériels sur la carte (s'adresser au SAV)
ER3x
*
*
Inversion pour obstacle - Amperostop Vérier éventuels obstacles le long du parcours
ER4x*
Thermique Attendre le refroidissement de l’automatisation
ER5x
*
*
Erreur communication avec dispositifs à distance
Vérier la connexion sur les dispositifs accessoires et/ou les cartes
d'expansion connectés via série
ER70, ER71
ER74, ER75
Erreur interne de contrôle supervision système.
Essayer d'éteindre et rallumer la carte. Si le problème persiste contacter
le service après-vente.
ER72
Erreur de consistance des paramètres de centrale (Logiques
et Paramètres)
Si vous appuyez sur OK vous conrmez les congurations détectées
La carte continuera à fonctionner avec les congurations détectées.
Il faut vérier les congurations de la carte (Paramètres et Logiques).
ER73
Erreur dans les paramètres de D-track
Si vous appuyez sur OK la carte continuera à fonctionner avec D-track
par défaut.
Il faut procéder à une auto-conguration
ERf0
Erreur n de course Vérier connexions des ns de course
erf1
Erreur fin de course toujours actif après le début de la manœuvre Vériez connexions ns de course, connexions moteur
ERf3
erreur de la conguration des entrées SAFE Vériez la bonne conguration des entrées SAFE
* X = 0,1,…,9,A,B,C,D,E,F
ARES ULTRA BT A 1000 - ARES ULTRA BT A 1500 - 33
