141

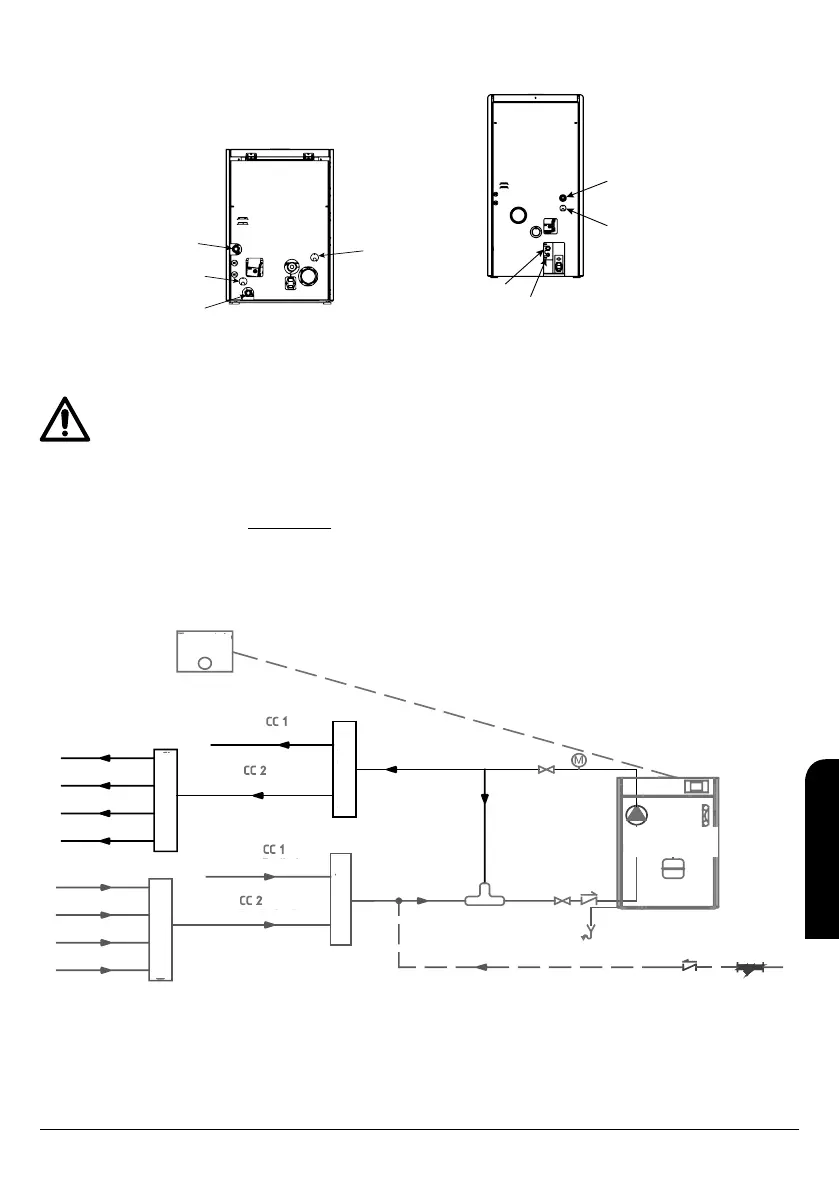

• CONNESSIONI IDRAULICI DELLA CALDAIA
Nella parte posteriore della caldaia, si trovano i collegamenti idraulici. Per facilitare le connessioni, si trova un adesivo su ciascuno dei
collegamenti; andata, ritorno, prosciugamento caldaia e prosciugamento valvola di sicurezza.
Prosciugamento
valvola di
sicurezza
Ritorno
Andata
Prosciugamento
caldaia
Mod. HydroBox
Andata
Prosciugamento
caldaia
Ritorno
Prosciugamento
valvola di
sicurezza
Mod. HydroTex
Mod. HydroConfort
• RIEMPIMENTO DELL'IMPIANTO
Dopo aver eseguito i collegamenti idraulici è possibile connettare l'impianto.
Aprire tutte le valvole di spurgo d’aria dei radiatori, della caldaia e dell'installazione.
ATTENZIONE!! La caldaia ha un spurgatore automatico, nel caso del modello Hydrobox, ha 2 spurgatori automatici.
Assicurarsi di posizionare dispositivi di spurgo nei punti più alti dell'impianto in quanto ciò potrebbe essere insufficiente.
Aprire gradualmente il rubinetto di carico accertandosi che le valvole di scarico dell'aria funzionano correttamente. Utilizzando il
manometro, verificare che l'impianto è sotto pressione. In caso di installazione con vaso chiuso la pressione deve essere compresa tra 1,1 e
1,2 bar Chiudere il rubinetto di riempimento e spurgare l'aria dalla caldaia attraverso la valvola di spurgo.
• SCHEMI IDRAULICI
Di seguito c'è una serie di schemi che rappresentano diversi collegamenti idraulici. Questi schemi non escludono l'obbligo e/o necessità
per l'installatore di procedere con l'installazione di diversi componenti non visualizzati (maniche antielettrolitici, vasi di espansione, pompe di
circolazione, valvole anticondensazione, sistemi di trattamento dell'acqua, purgatori, valvole miscelatori, chiavi, ecc) per garantire affidabilità,
durata e comfort per l'installazione e la caldaia. Bronpi Calefacción garantisce solo un funzionamento ottimale della caldaia quando
l'installazione avviene con un serbatoio di accumulo (serbatoio di inerzia), responsabilità dell'installatore di utilizzarlo o non.
• Caldaia + Circuito di Radiatori / Circuito di Riscaldamento a Pavimento
Colettore risc.
a pavimento
Colettore risc.
a pavimento
Termostato
casa
Radiatori
Radiatori
Riscaldamento a Pavimento
Riscaldamento a Pavimento
COLETTORE CALDO
COLETTORE FREDDO
Valvola anticondensa
Presa generale
Circolatore e vaso di
espansione inclusi
IT
ISTRUZIONI DI INSTALLAZIONE,USO E MANUTENZIONE HYDROBOX, HYDROTEX E HYDROCONFORT
