2°/ Cas particulier : vous avez un contacteur avec une bobine non alimentée en
220-240Vac :
Munissez-vous d’un relais (non fourni) qui doit :
- avoir une tension de bobine identique à celle de la bobine de votre
contacteur,
- accepter au minimum 5 ampères sur ses contacts.

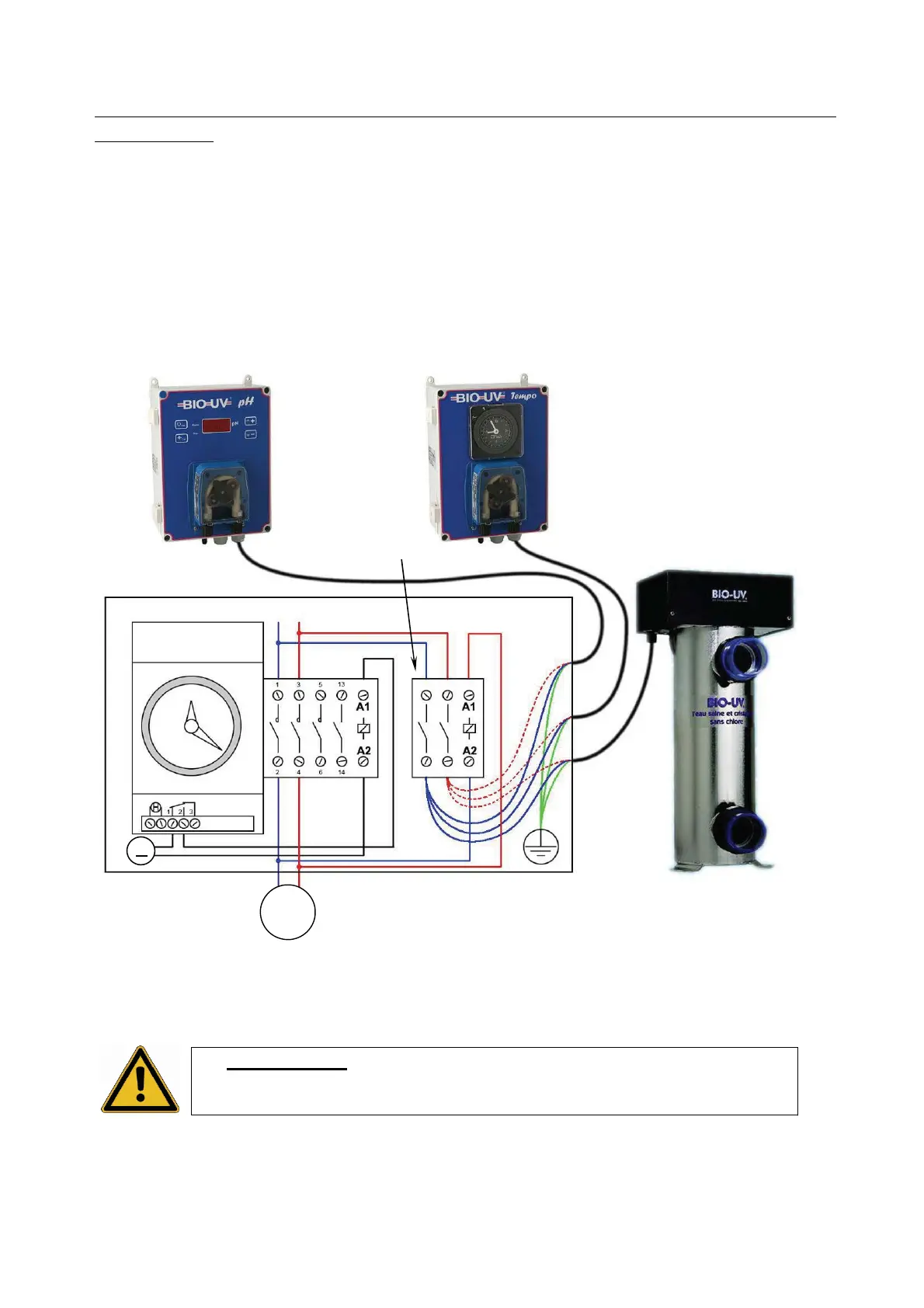

Raccordez le réacteur UV avec le relais comme indiqué ci-dessous :
• Veillez à ce que le fusible ou le disjoncteur soit adapté à la puissance de tous
les appareils raccordés.
En aucun cas, il ne faut brancher le réacteur UV sur le même
bornier que la ou les pompes de filtration et/ou surpresseurs de
votre installation.
Pompe
…
~
Horloge
Coffret de filtration
Relais
Terre
= Vert/Jaune
NL
L = Phase = Marron (220-240Vac)
N = Neutre = Bleu
