BIO UV UV10 - Conexión

BIO-UV
Copyright BIO-UV 03/07/08
10
Conexión
IMPORTANTE
Las conexiones deben dejarse en manos de un técnico cualificado.
Debe utilizarse un disyuntor diferencial de 30mA y debe instalarse un fusible o
disyuntor.
La tensión de alimentación deberá coincidir con la tensión indicada en la etiqueta situada
en el lateral del aparato.
La alimentación del regulador de pH deberá estar condicionada al filtrado.
(Véase el esquema de conexión eléctrica incluido a continuación).
Antes de proceder a realizar las conexiones, deberá cortarse la corriente.
1°/ Caso general : tiene un contactor con un carrete en 220-240Vac

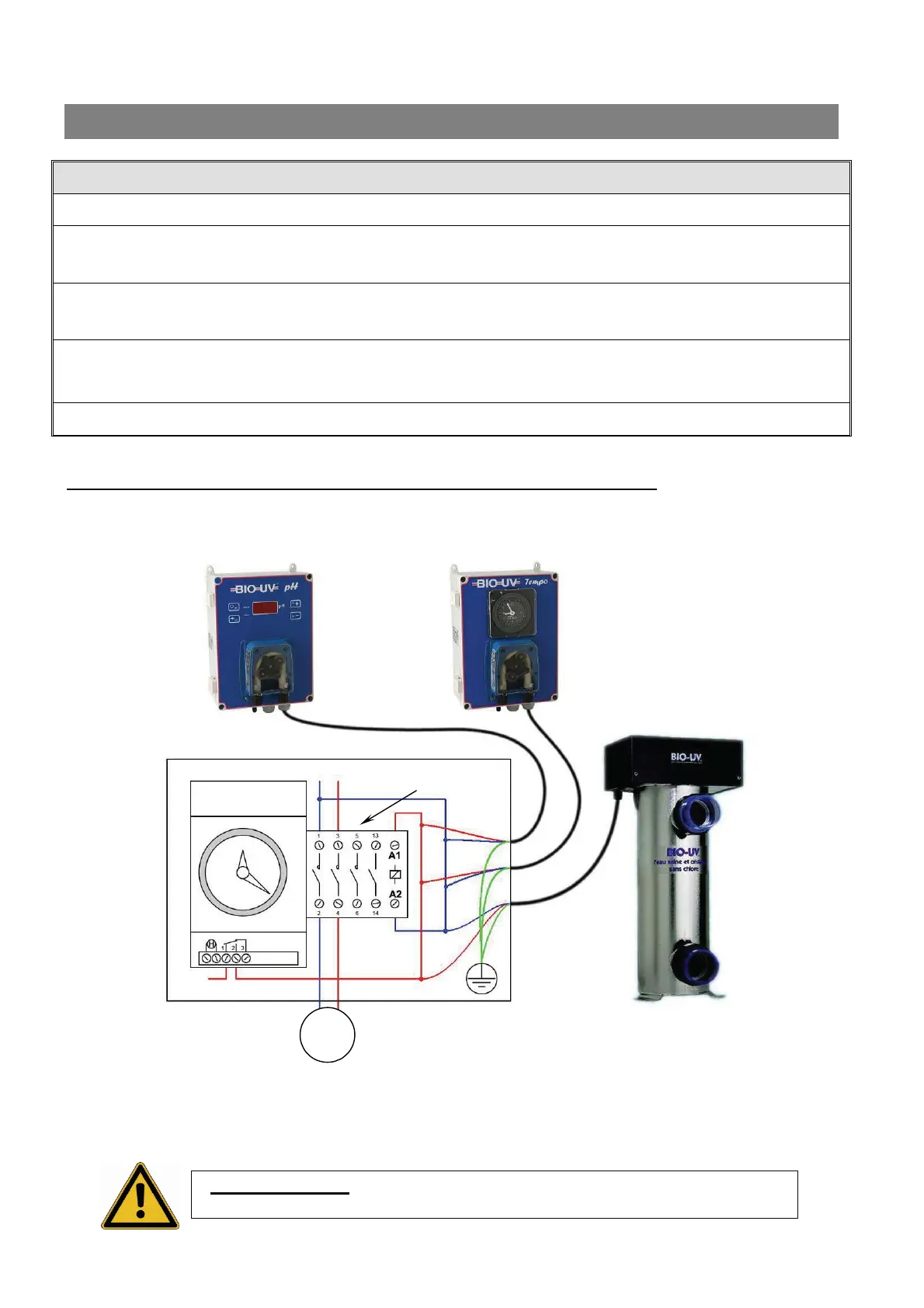

Conecte el reactor UV al armario de filtrado, tal y como se indica a continuación:
• Conecte el reactor UV a la bobina del contactor.
• Compruebe que el fusible o el disyuntor estén adaptados a la potencia de
todos los aparatos conectados.
En ningún caso conectará el reactor UV en la misma regleta que
la/s bomba/s de filtrado y/o compresores de su instalación.
Tierra
= Verde/Amarrillo
Armario de filtrado
Reloj
Contactor
L = Fase = Marrón (220-240Vac)
N = Neutro = Azul
NL
L
Bomba
…
