2°/ Caso particular : tiene un contactor con un carrete no abastecido en 220-240Vac:
• Provee de un relé (no proporcionado) que debe :
- tener una tensión de carrete idéntica a la del carrete de su contactor,
- aceptar como mínimo 5 amperios sobre sus contactos

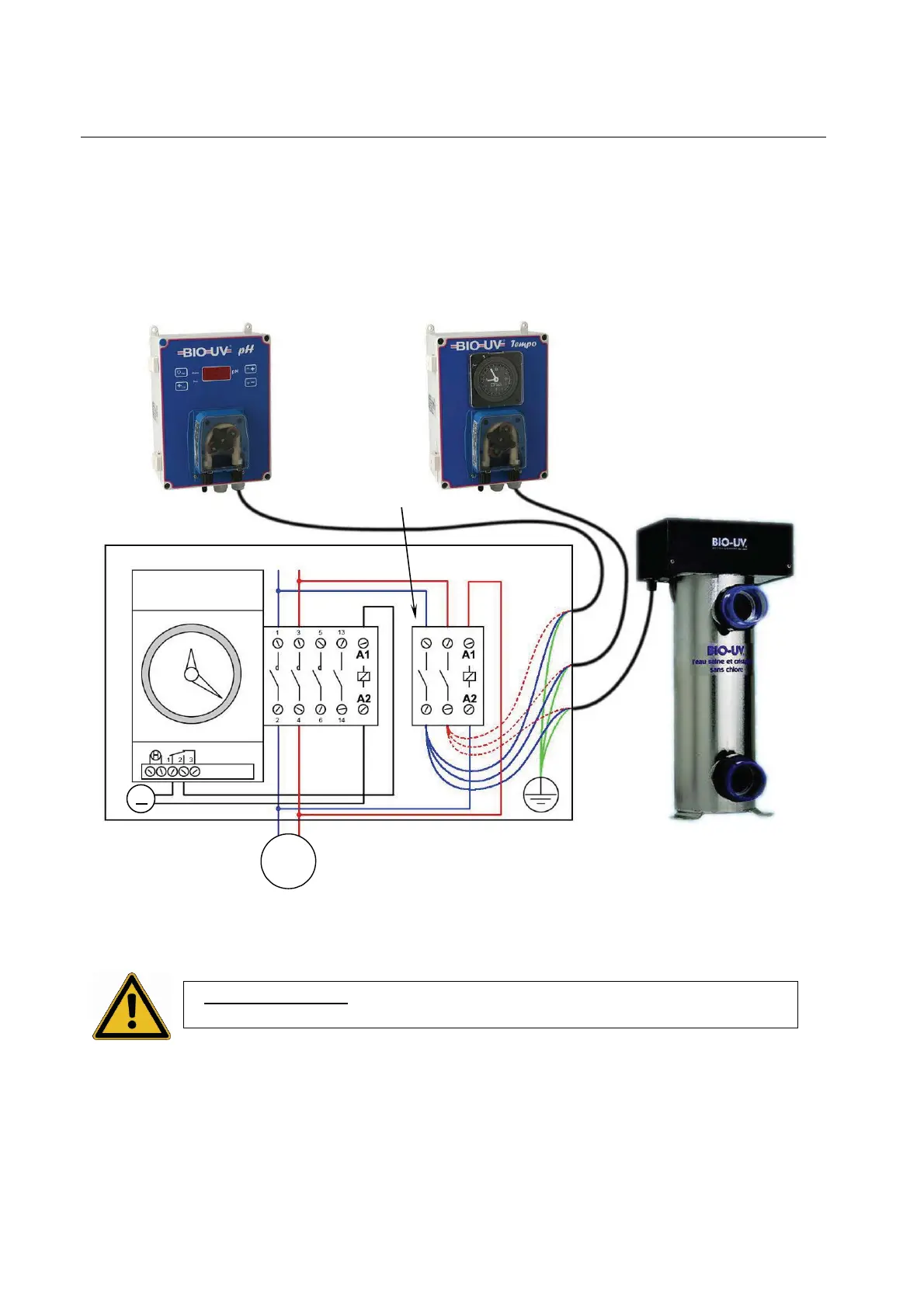

• Conecte el reactor UV al armario de filtrado, tal y como se indica a continuación:
• Compruebe que el fusible o el disyuntor estén adaptados a la potencia de
todos los aparatos conectados.
En ningún caso conectará el reactor UV en la misma regleta que
la/s bomba/s de filtrado y/o compresores de su instalación.
~
Reloj
Armario de filtrado
Relé
Tierra
= Verde/Amarrillo
NL
L = Fase = Marrón (220-240Vac)
N = Neutro = Azul
Bomba
…
