Anschluss
WICHTIG
Die Anschlüsse sind von einem qualifizierten Techniker vorzunehmen.
Es muss ein 30mA Differenzialabschalter und eine Sicherung oder ein Abschalter
vorhanden sein.
Die Versorgungsspannung muss den Angaben auf der Etikette an der Geräteseite
entsprechen.
Die Stromversorgung des pH-Reglers muss der Filtrierung nachgeordnet sein.
(S. untenstehendes Schaltbild).
Vor dem Anschluss die Stromversorgung unterbrechen.

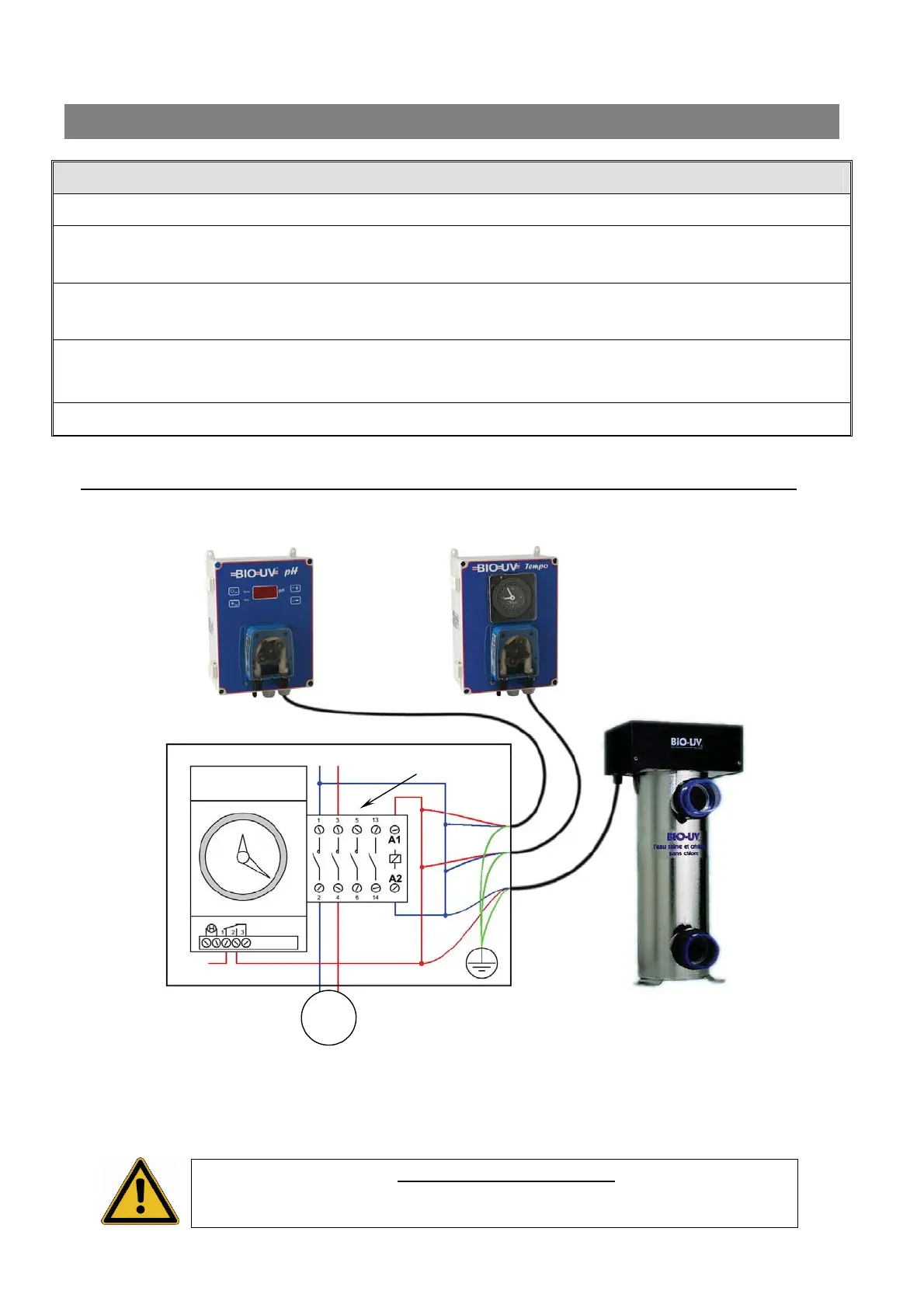

1°/ Allgemeinfall : Sie haben einen Kontaktschalter mit einer Spule 220-240Vac :
Reaktor wie unten abgebildet an den Filterkasten anschließen:
• Reaktor an die Spule des Kontaktgebers anschließen.
• Sicherung oder Unterbrecher müssen für die Leistung aller angeschlossener
Geräte geeignet sein.
Der Reaktor darf unter keinen Umständen an die gleiche
Klemmleiste angeschlossen werden, an die Filterpumpe(n)
und/oder Verstärkerpumpen der Anlage angeschlossen sind.
Kontaktgeber
Filterkasten
Uhr
L = Phase = Braun (220-240Vac)
N = Nulleiter = Blau
Erde
= Grün/Gelb
NL
L
Pumpe
…
