BIO-UV
Copyright BIO-UV 03/07/08
9
Instalación Tipo
RECOMENDACIONES
Instalar el aparato BIO-UV en el cuarto de máquinas respetando las zonas de seguridad excepto volumen
0.1 y 2 conforme a las normas de instalación vigentes (NF C15100).
Prever un emplazamiento que permita sacar las lámparas: la ALTURA DISPONIBLE en el
cuarto de máquinas debe ser el DOBLE del tamaño total del aparato.
Salvo si el aparato está desmontado para cambiar las lámparas y limpiar las fundas de cuarzo.
El aparato BIO-UV debe instalarse sobre las impulsiones, después del filtro y antes de la
calefacción (si es necesaria).
La entrada de agua en el aparato debe hacerse preferentemente por la parte inferior y por tanto la
salida hacia la piscina por la parte superior. (Eventualmente, puede colocarse en posición horizontal).
Las juntas de unión, que facilitan la instalación y desmontaje, se suministran con un diámetro de 50
(UV 10 & 20), de 63 (UV 30) o de 75 (UV 40). Si se utiliza un by-pass para la calefacción, el aparato BIO-UV
debe instalarse antes del by-pass.
Con ayuda de la abrazadera o abrazaderas de conexión (50, 63 o 75) fijar por orden los inyectores de

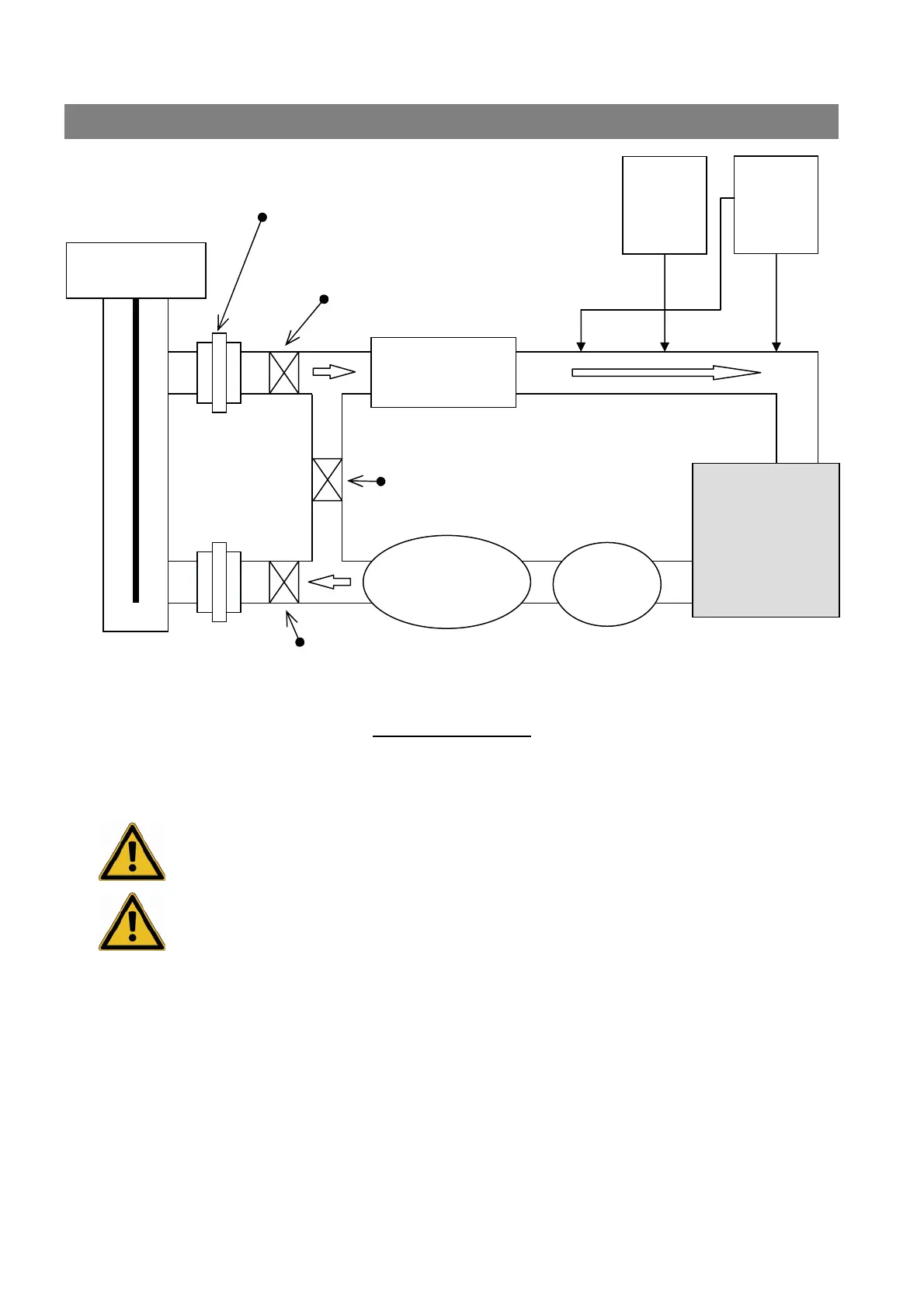

REMANENT y de pH líquido y sonda de análisis de pH, ver esquema adjunto
.
COMPUERTA PARA BY-PASS
JUNTA DE UNIÓN Ø50 o 63 o 75
SONDA
p
H
COMPUERTA PARA BY-PASS
CALEFACCIÓN
FILTRO
VASO
PISCINA
BOMBA
BIO-UV
COMPUERTA PARA BY-PASS
BOMBA
DOSIFICADORA
BIO-UV
INJECTION
REMANENT
REGUL
pH
BIO-UV
