Standard-Installation
EMPFEHLUNGEN
BIO-UV Gerät im Technikraum installieren und die Sicherheitsbereiche außerhalb Volumen 0,1 und 2
entsprechend geltenden Installationsvorschriften (NF C15100) einhalten.
Wählen Sie einen Ort, der genug Raum bietet, um die Lampe herauszunehmen - die
VERFÜGBARE RAUMHÖHE muss DOPPELT so groß sein wie die Gesamthöhe des Geräts
(außer das Gerät wird abmontiert, um die Lampe auszuwechseln und die Quarzhülle zu
reinigen).
Das BIO-UV Gerät ist nach dem Filter und vor Heizung auf den Verdrängern zu montieren
(falls erforderlich).
Der Wassereinlass in das Gerät sollte vorzugsweise von unten erfolgen, der Auslass in das
Schwimmbad also nach oben. (Kann ev. horizontal angebracht werden).
Die den Ein- und Ausbau erleichternden Rohranschlüsse werden im Durchmesser 50 (UV 170) oder 63 (UV
250), oder 75 (UV 340) geliefert. Wenn für die Heizung ein Bypass verwendet wird, muss das BIO-UV Gerät
vor dem Bypass eingebaut werden.

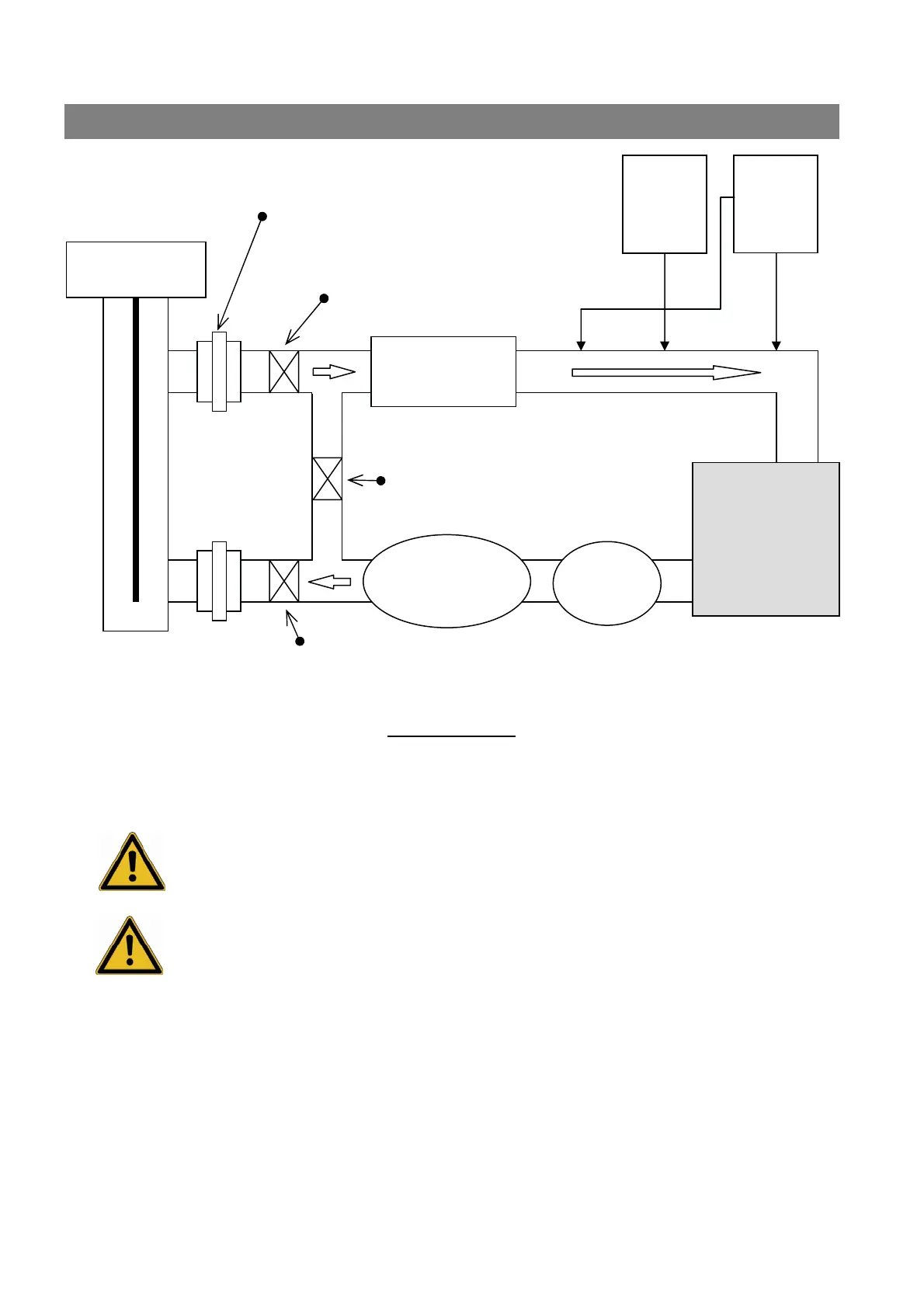

Mit Schellen(n) (50, 63 oder 75) die Einspritzdüsen für REMANENT und flüssig pH und die pH-
Analysensonde nacheinander einbauen. S. nachstehende schematische Darstellung.
BIO-UV
DOSIERPUMPE
BIO-UV pH-
REGUL
BY-PASS VENTIL
BY-PASS VENTIL
BY-PASS VENTIL
ANSCHLUSS UNION Ø50 od. 63 od. 75
-SONDE
HEIZUNG
FILTER
SCHWIMMBAD
BECKEN
PUMPE
BIO-UV
