BIO UV UV10 - Abmessungsplan; Teileliste

BIO-UV
Copyright BIO-UV 03/07/08
7
Teileliste
Ind. Anz. Referenz Bezeichnung
1 1 UI-1-005 A Oben
2 1 UI-1-010 Körper
3 2 UI-1-015 Einlass
4 1 UI-1-017 Auslass
5 1 UI-1-018 B Boden
6 1 UI-1-023 Verschluss Auslass
7 1 UI-1-024 Kabelschuh
8 1 UI-2-004 Führungsstütze
9 1 UI-2-008 Verschluss 14x
10 1 UI-2-009 Verschluss 14
11 1 UI-3-004 Quarzröhre
12 1 UI-3-008 UV-Lampe
13 1 UI-4-004 Aufsatz
14 1 UI-4-005 Dichtungsring
15 1 UI-4-007 Unterlegscheibe
16 1 UI-4-009 Edelstahlschrauben Mutter
17 1 UI-5-002 Ballast
18 1 UI-5-003 Schalter
19 1 UI-5-004 Stopfbuchse
20 1 UI-5-005 Kontrollicht
21 1 UI-5-071 Fassung
22 1 UI-6-004 Abdeckung

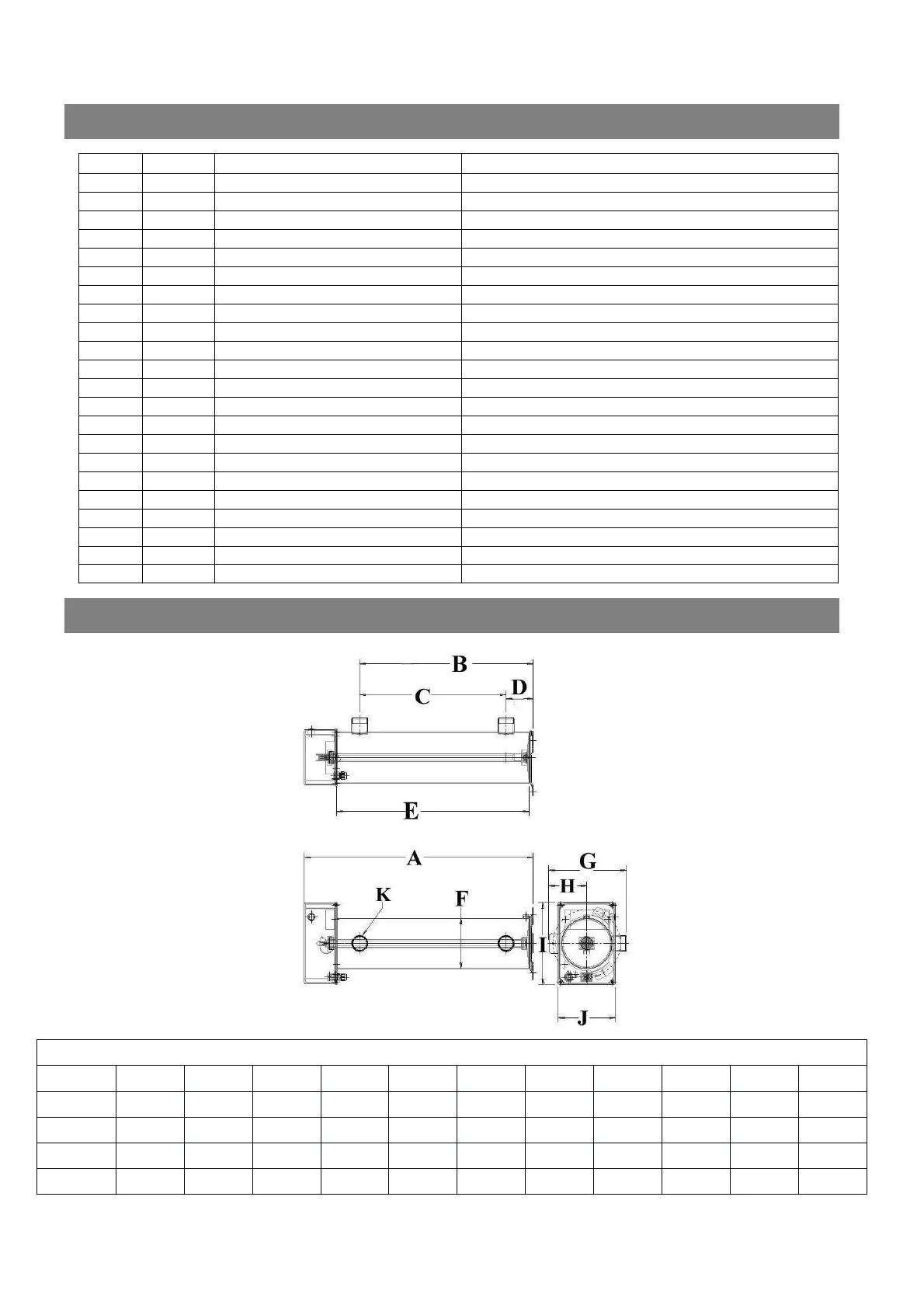

Abmessungsplan
Abmessungen des Sterilisationsgerätes U (Mabe in mm)
Type A B C D E F G H I J K
UV 10
424 256 173 83 313 154 235 115 249 174 1"1/2
UV 20
694 525 443 83 583 154 235 115 249 174 1"1/2
UV 30
934 721.5 689 83 829 154 235 115 249 174 2"
UV 40
1194 1026 943 83 1083 154 235 115 249 174 2"1/2
