Biostar A68MHE User Manual

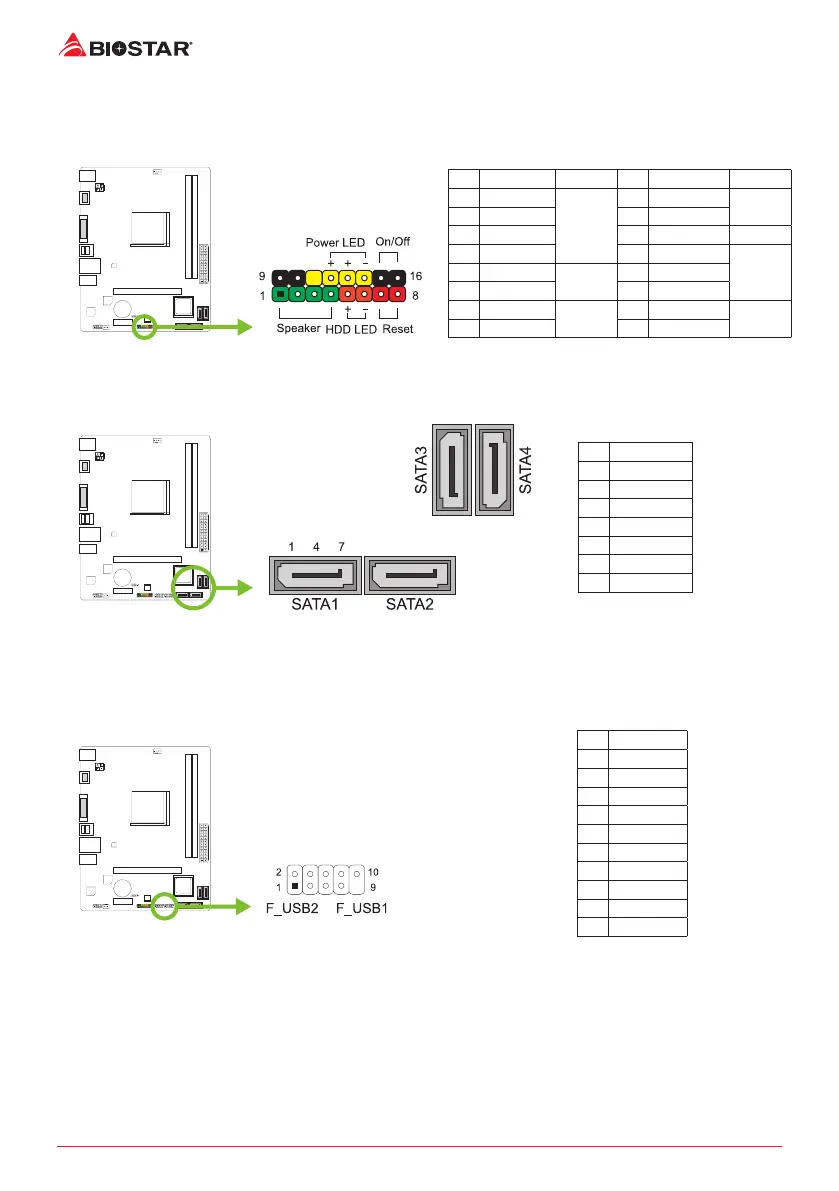

14 | Глава 2: Установка оборудования
PANEL1: штыревой соединитель передней панели
Этот 16-контактный штыревой соединитель включает в себя соединения включения
питания, сброса, светодиода жесткого диска, светодиода питания и динамика.
Pin Назначение Функция Pin Назначение Функция
1 +5V
Speaker
Connector
9 N/A
N/A
2 N/A 10 N/A
3 N/A 11 N/A N/A
4 Speaker 12 Power LED (+)
Power LED5 HDD LED (+)
Hard drive
LED
13 Power LED (+)
6 HDD LED (-) 14 Power LED (-)
7 Ground
Reset
buon
15 Power buon
Power-on
buon
8 Reset control 16 Ground
SATA1~SATA4: разъемыSerial ATA 6,0 Гбит/с
Эти разъемы подключаются к жестким дискам SATA через кабели SATA.
Pin Назначение
1 Ground
2 TX+
3 TX-
4 Ground
5 RX-
6 RX+
7 Ground
F_USB1/2: штыревой соединитель для портов USB 2�0 на передней панели
Этот штыревой соединитель позволяет пользователю добавлять дополнительные порты
USB на переднюю панель ПК, а также может быть подключен к самым разным внешним
периферийным устройствам.
Pin Назначение
1 +5V (fused)
2 +5V (fused)
3 USB-
4 USB-
5 USB+
6 USB+
7 Ground
8 Ground
9 Key
10 NC
