第二章: 硬體安裝 | 15

B250MHC

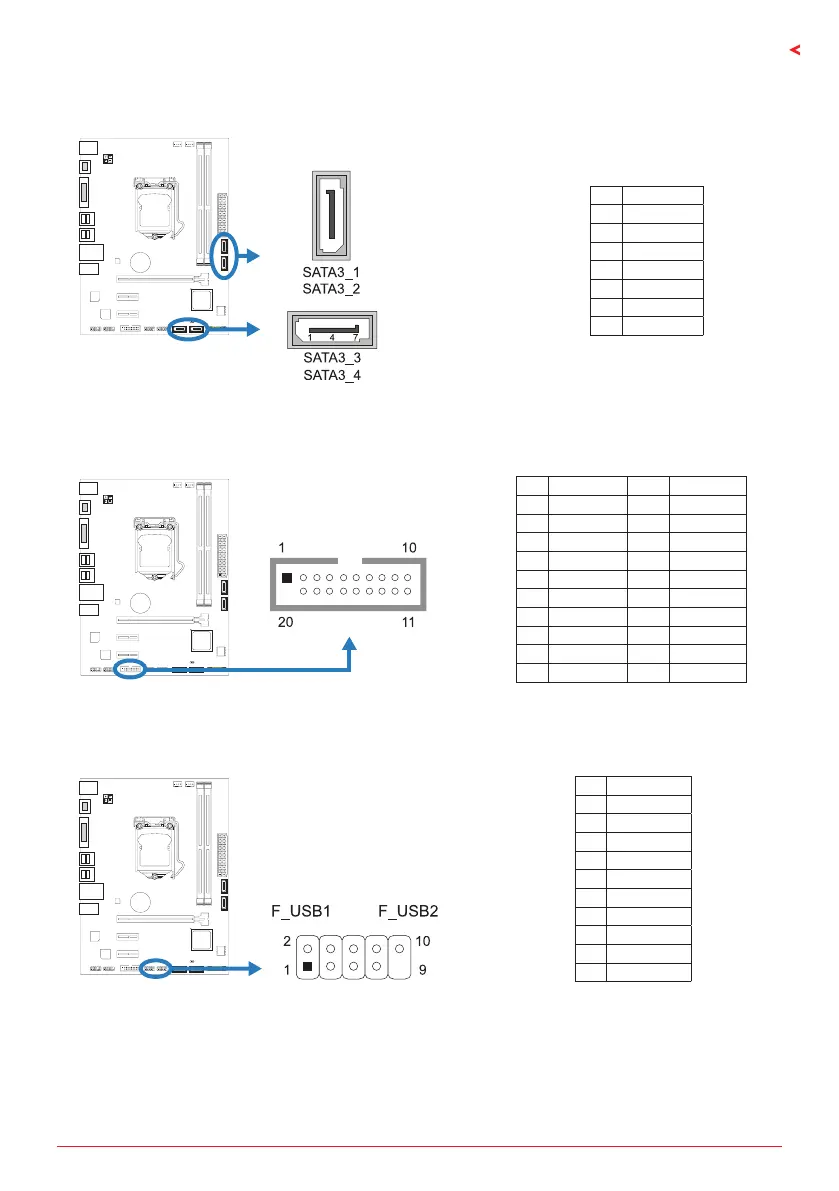

SATA3_1/ SATA3_2/ SATA3_3/ SATA3_4: Serial ATA接頭

此接頭通過SATA數據線連接SATA硬碟。

針定義

1 接地

2 TX+

3 TX-

4 接地

5 RX-

6 RX+

7 接地

JFRONT_USB3_1: 前置面板USB 3�2(Gen1)接頭

此接頭連接器允許用戶在PC前置面板上添加USB接頭，並且可與各種外部外接設備取得

連接。

針定義針定義

1 VBUS0 11 D2+

2 SSRX1- 12 D2-

3 SSRX1+ 13 接地

4 接地 14 SSTX2+

5 SSTX1- 15 SSTX2-

6 SSTX1+ 16 接地

7 接地 17 SSRX2+

8 D1- 18 SSRX2-

9 D1+ 19 VBUS1

10 ID 20 Key

F_USB1/ F_USB2: 前置面板USB 2�0接頭

此接頭連接器允許用戶在PC前置面板上添加USB接頭，並且可與各種外部外接設備取得

連接。

針定義

1 +5V (fused)

2 +5V (fused)

3 USB-

4 USB-

5 USB+

6 USB+

7 接地

8 接地

9 Key

10 NC
