14 | 第二章: 硬體安裝

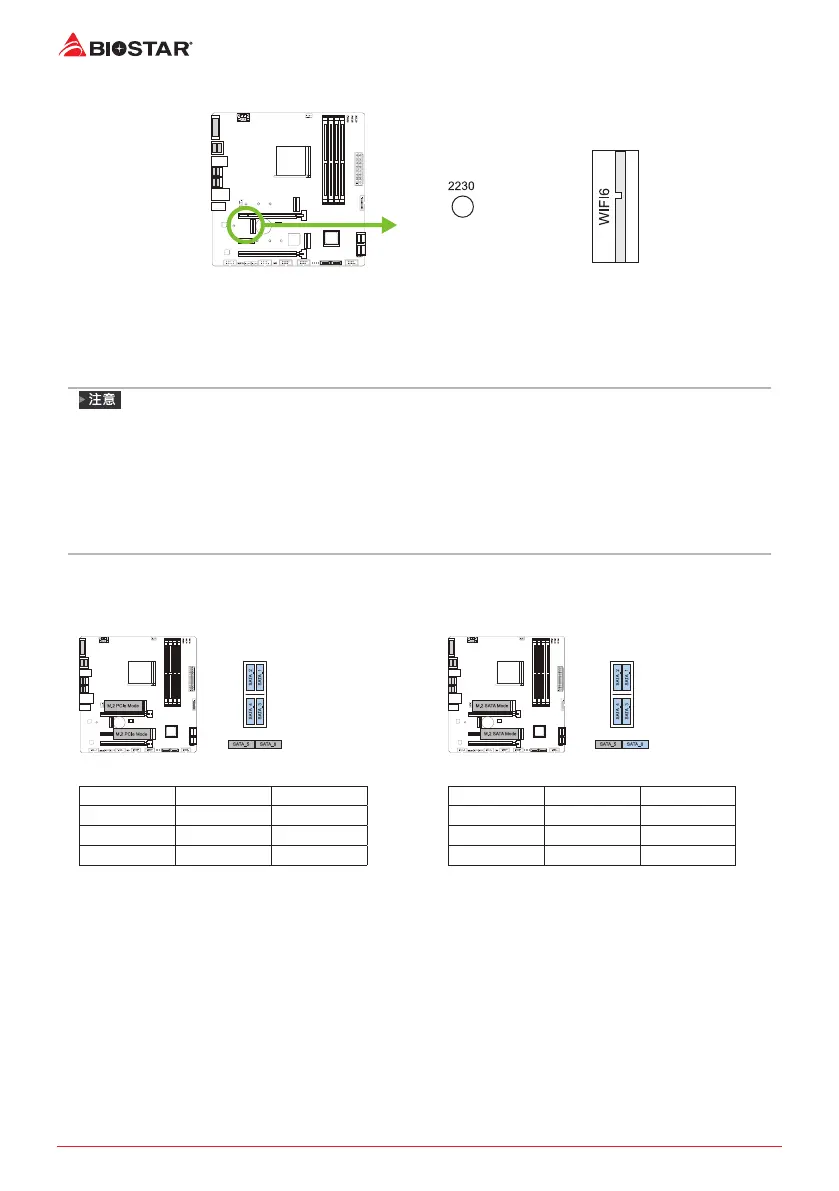

WIFI6: M�2 (E Key) 插槽 (不提供M�2 (E Key) Wi-Fi卡)
• 支援M.2插槽2230類型模組。
• 支援WiFi和Bluetooth。
»
根據不同的CPU會有不同的速度。
»
PCIe 4.0速度僅適用於AMD
®
Ryzen™第三代Matisse和第四代Vermeer處理器。
»
M.2插槽(M Key) (M2_PCIEG4_64G_SATA) : 頻寬取決於處理器。支援PCI-E 4.0 x4 (64Gb/s)
速度，該速度僅限於Ryzen第三代Matisse和第四代Vermeer處理器。
»
使用PCIe x1插槽(PCIEG3X1)時，PCIe x16插槽(PCIEG3X4)將調整為x1通道。
»
當SATA模式佔用M.2(M2_PCIEG3_32G_SATA)插槽時，SATA_5連接器將被禁用。
»
當PCI-E模式佔用M.2(M2_PCIEG3_32G_SATA)插槽時，SATA_5/ SATA_6連接器將被禁用。
M�2插槽通道組合表:
當M.2插槽安裝有PCIe或SATA SSD模式接口時，SATA連接器的使用狀態。
(O表示啟用SATA接口，X表示禁用SATA接口。)
2x M�2 PCIe SSD Slot -- 4x SATA HDDs
SATA_1 SATA_3 SATA_5
O O X
SATA_2 SATA_4 SATA_6
O O X
2x M�2 SATA SSD Slot -- 5x SATA HDDs
SATA_1 SATA_3 SATA_5
O O X
SATA_2 SATA_4 SATA_6
O O O
