12 | Глава 2: Установка оборудования

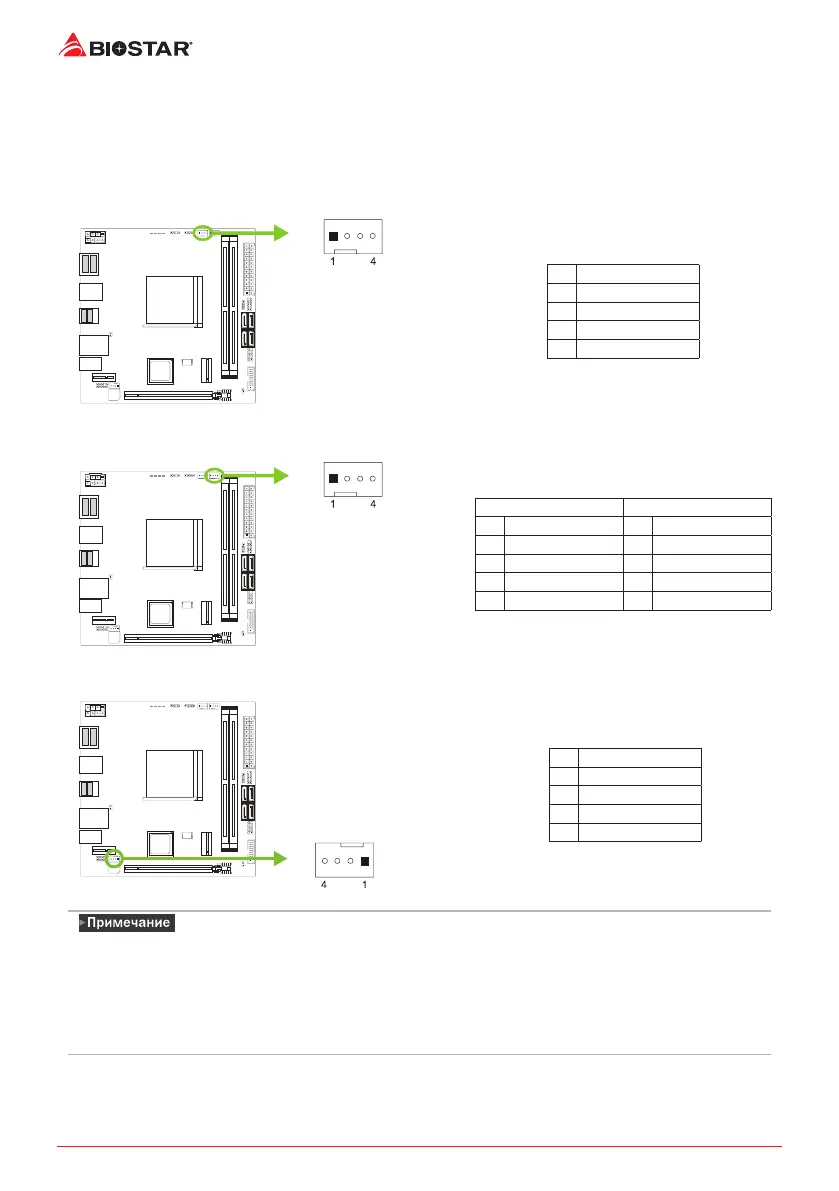

2�3 Подключение охлаждающих вентиляторов
Следующие штыревые соединители предназначены для охлаждающих вентиляторов,
встроенных в компьютер. Кабель и разъем вентилятора могут отличаться в зависимости
от производителя вентилятора.
CPU_FAN: Штыревой соединитель вентилятора ЦП
Pin Assignment
1 Ground
2 +12V
3 Sense
4 AI Fan Control
CPU_OPT: Штыревой соединитель вентилятора ЦП
PWM Mode DC Mode
Pin Assignment Pin Assignment
1 Ground 1 Ground
2 +12V 2 Voltage Control
3 Sense 3 Sense
4 Speed Control Signal 4 NC
SYS_FAN1: Штыревой соединитель вентилятора системы
Pin Assignment
1 Ground
2 +12V
3 Sense
4 AI Fan Control

»





»


