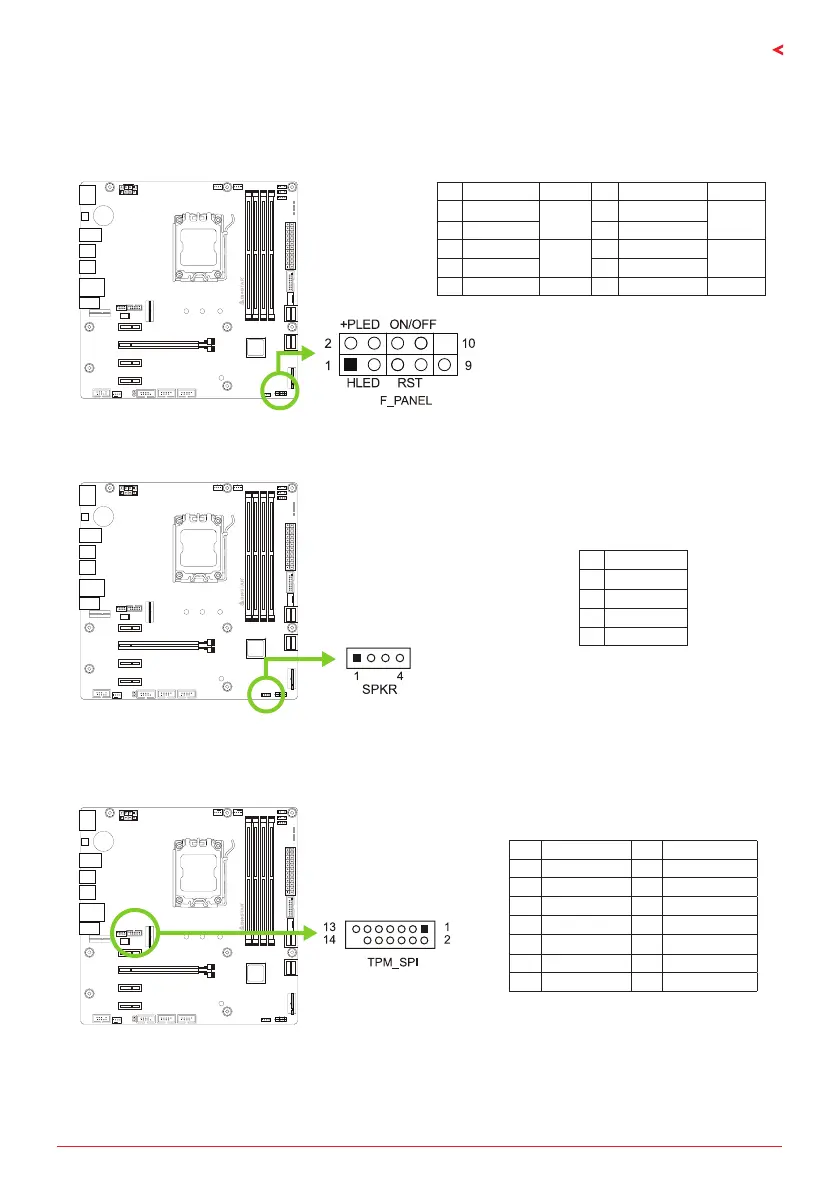

F_PANEL: штыревой соединитель передней панели
Этот разъем включает в себя соединения включения питания, сброса, светодиода
жесткого диска и светодиода питания. Он позволяет пользователю подключать функции
переключателя передней панели корпуса ПК.
Pin Assignment Funcon Pin Assignment Funcon
1 HDD LED(+)
HDD
LED
2 Power LED (+)
Power
LED
3 HDD LED(-) 4 Power LED (-)
5 Ground
Reset
Buon
6 Power Buon
Power-On
Buon
7 Reset Control 8 Ground
9 NC NC 10 Key Key
SPKR: штыревой соединитель динамика шасси
Подключите динамик шасси к этому штыревому соединителю.
Pin Assignment
1 +5V
2 N/A
3 N/A
4 Speaker
TPM_SPI: штыревой соединитель доверенного платформенного модуля
Этот штыревой соединитель позволяет хранить криптографические ключи, защищающие
информацию.
Pin Assignment Pin Assignment
1 +1.8V 2 SPI_PIRQ
3 TPM_RST# 4 TPM_CS
5 N/A 6 N/A
7 +1.8V 8 GND
9 N/A 10 SPI_CLK
11 SPI_MISO 12 SPI_MOSI
13 N/A 14 KEY
