Глава 2: Установка оборудования | 21
B650MP-E PRO

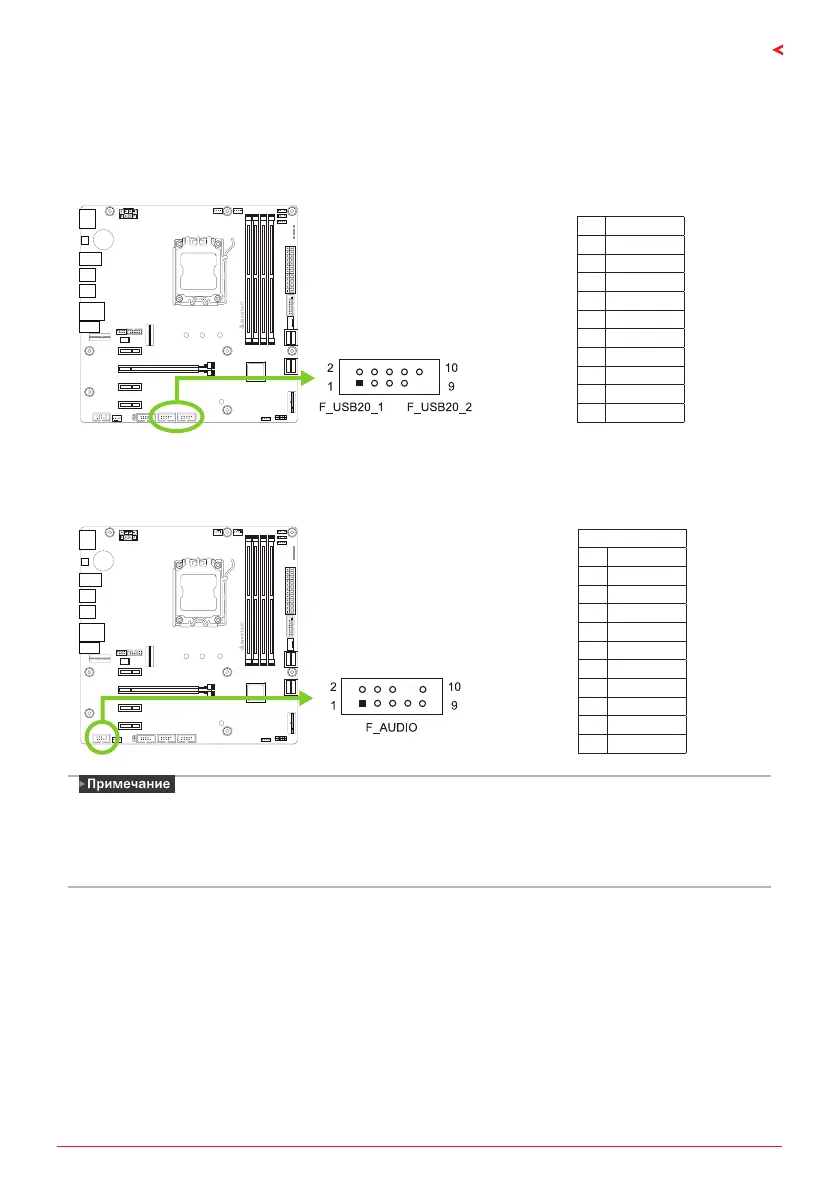

F_USB20_1/ F_USB20_2: штыревой соединитель для портов USB 2�0 на передней
панели
Этот штыревой соединитель позволяет пользователю добавлять дополнительные порты
USB на переднюю панель ПК, а также может быть подключен к самым разным внешним
периферийным устройствам.
Pin Assignment
1 +5V (fused)
2 +5V (fused)
3 USB-
4 USB-
5 USB+
6 USB+
7 Ground
8 Ground
9 Key
10 NC
F_AUDIO: штыревой соединитель аудио передней панели
Этот разъем позволяет пользователю подключить аудиовход/выход на передней панели,
который поддерживает HD.
HD Audio
Pin Назначение
1 Mic Le in
2 Ground
3 Mic Right in
4 GPIO
5 Right line in
6 Jack Sense
7 Front Sense
8 Key
9 Le line in
10 Jack Sense
»
»
При использовании переднего аудиоразъема HD и подключении гарнитуры задний звук
будет автоматически отключен.
»
»
Рекомендуется подключить аудиомодуль высокой четкости на передней панели к этому
разъему, чтобы воспользоваться возможностями аудио высокой четкости материнской
платы.
