챕터 2: 하드웨어 설치 | 21

B660GTA

2�7 헤더 & 커넥터

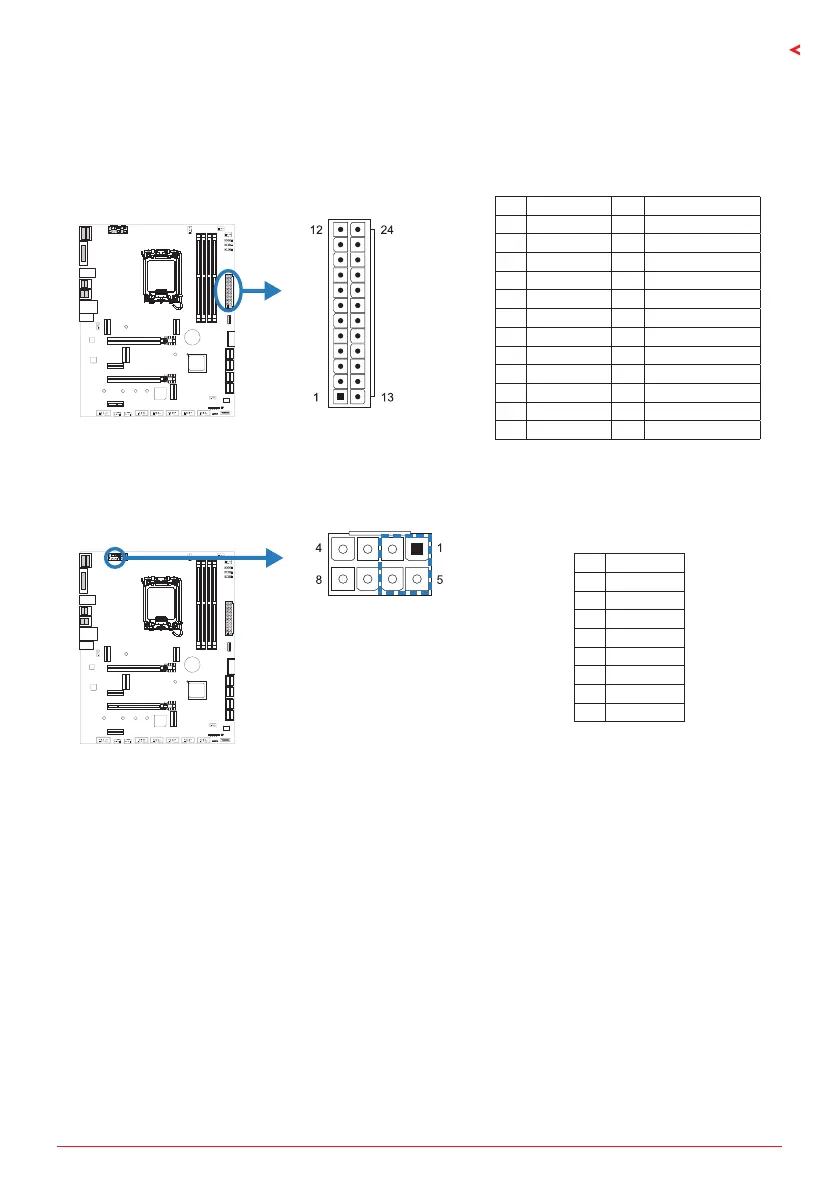

ATX: ATX 전원 커넥터

더 나은 호환성을 위해 , 표준 24- 핀 전원 공급장치의 사용을 추천합니다 . 커넥터를

연결하기 전에 올바른 방향인지 확인하여 주십시오 .

핀 배열 핀 배열

13 +3.3V 1 +3.3V

14 -12V 2 +3.3V

15 접지 3 접지

16 PS_ON 4 +5V

17 접지 5 접지

18 접지 6 +5V

19 접지 7 접지

20 NC 8 PW_OK

21 +5V 9 대기전압 +5V

22 +5V 10 +12V

23 +5V 11 +12V

24 접지 12 +3.3V

ATX_12V_2X4: ATX 전원 커넥터

이 커넥터는 CPU 전력 회로로 +12V 를 공급합니다 . CPU 전력 플러그가 4 핀이라면 ,

ATX_12V_2X4 의 1-2-5-6 핀에 꽂아주십시오 .

핀 정의

1 +12V

2 +12V

3 +12V

4 +12V

5 접지

6 접지

7 접지

8 접지
