2�7 接頭和插槽

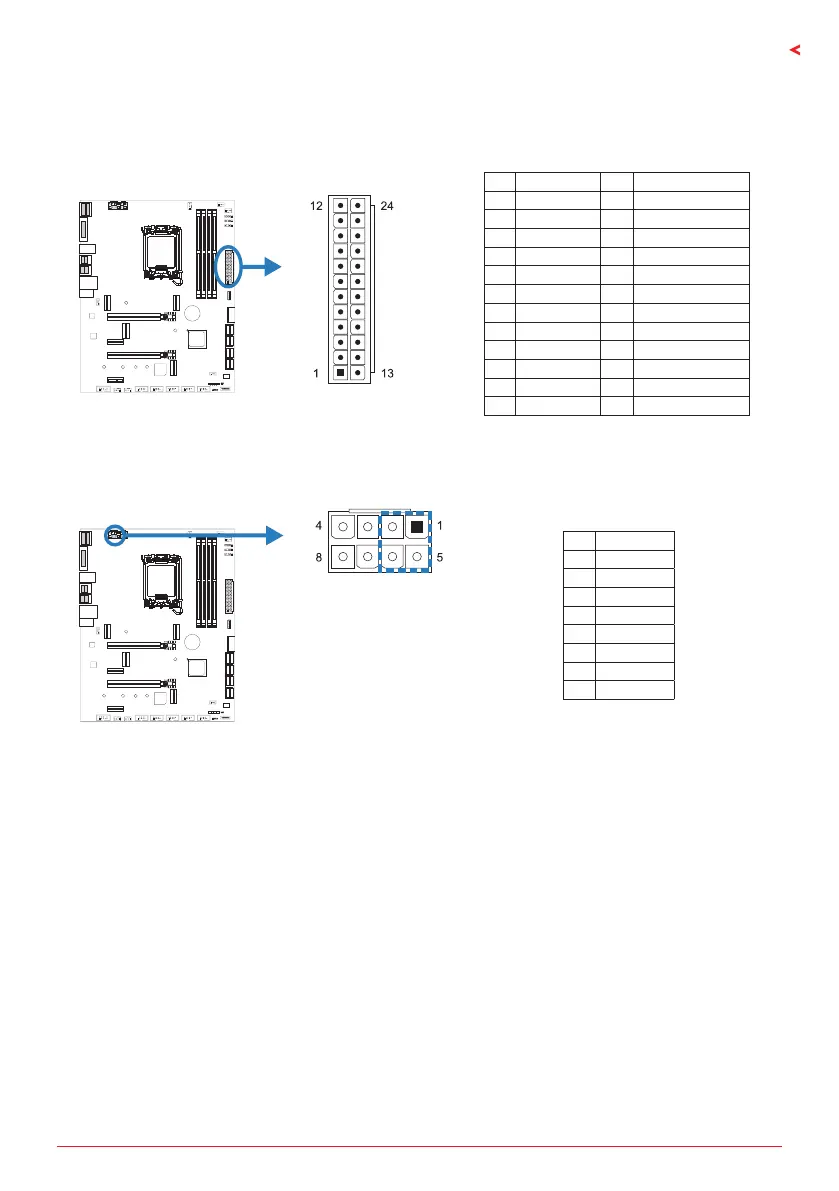

ATX: ATX 電源插槽
為了更好的相容性，我們建議使用標準的 ATX24-pin 電源供應此插槽的電源。
針 定義 針 定義
13 +3.3V 1 +3.3V
14 -12V 2 +3.3V
15 接地 3 接地
16 PS_ON 4 +5V
17 接地 5 接地
18 接地 6 +5V
19 接地 7 接地
20 NC 8 PW_OK
21 +5V 9 喚醒電壓 +5V
22 +5V 10 +12V
23 +5V 11 +12V
24 接地 12 +3.3V
ATX_12V_2X4: ATX 電源插槽
此插槽為 CPU 電路提供 +12V 電壓。若 CPU 電源插頭為 4 針腳，請將其插入
ATX_12V_2X4 的 1-2-5-6 針腳。
針 定義
1 +12V
2 +12V
3 +12V
4 +12V
5 接地
6 接地
7 接地
8 接地
