18 | 第二章: 硬體安裝

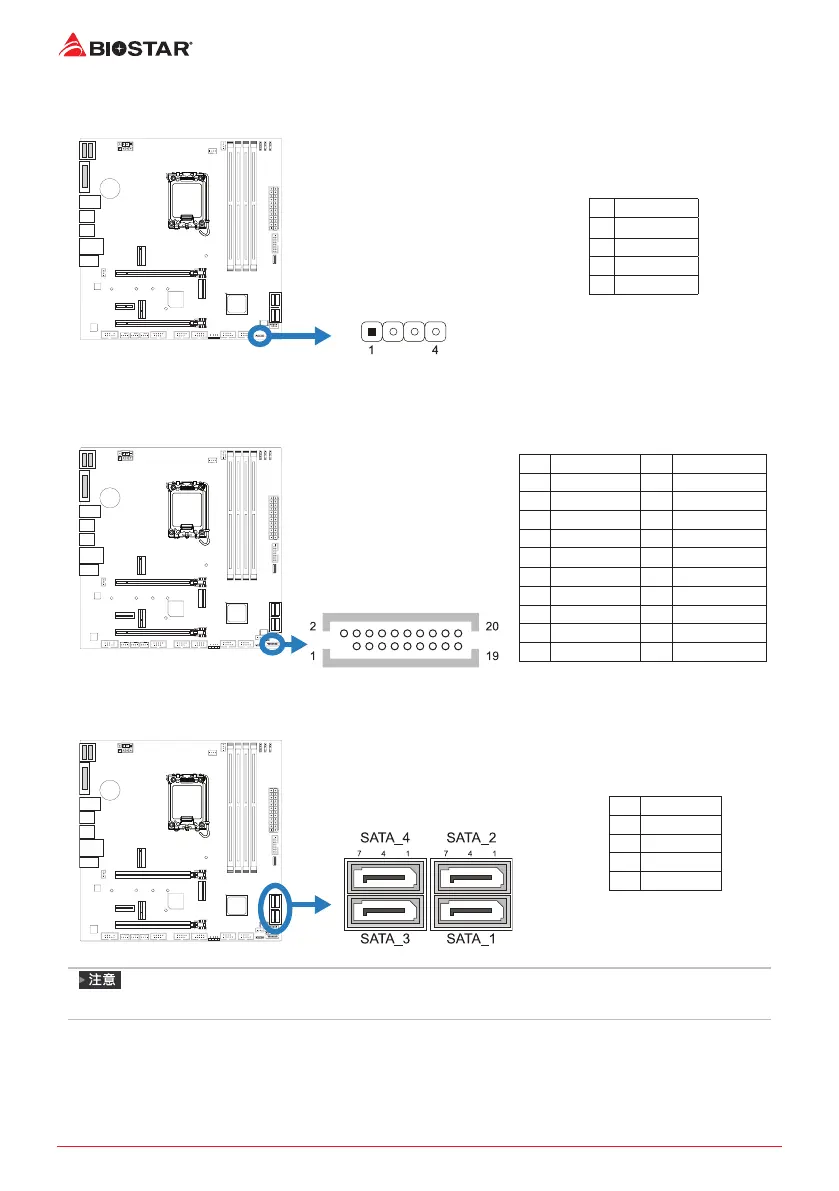

SPKR: 揚聲器接頭

此4針腳接頭提供您連接揚聲器。

針定義

1 +5V

2 N/A

3 N/A

4 揚聲器

TPM_SPI: TPM安全模組接頭

此接頭可連接可信任安全平台模组系统，可用來儲存金鑰、認證與資料，並增加網路安

全性。

針定義針定義

1 NC 2 N/A

3 N/A 4 N/A

5 Ground 6 +3V3_DUAL

7 TSPI_CLK 8 N/A

9 N/A 10 TSPI_MISO

11 N/A 12 TSPI_MISI

13 TSPI_CS# 14 Ground

15 N/A 16 N/A

17 TSPI_PIRQ# 18 N/A

19 TSPI_RST# 20 N/A

SATA_1/ SATA_2/ SATA_3/ SATA_4/ SATA_5/ SATA_6: Serial ATA接頭

此接頭通過SATA數據線連接SATA硬碟。

針定義

1 接地

2 TX+

3 TX-

4 接地

當SATA模式佔用M.2(M2_PCIEG3_32G_SATA_RST_1)插槽時，SATA_6連接器將被禁用。
