第二章: 硬體安裝 | 19
B660GTQ
I
B660M-SILVER

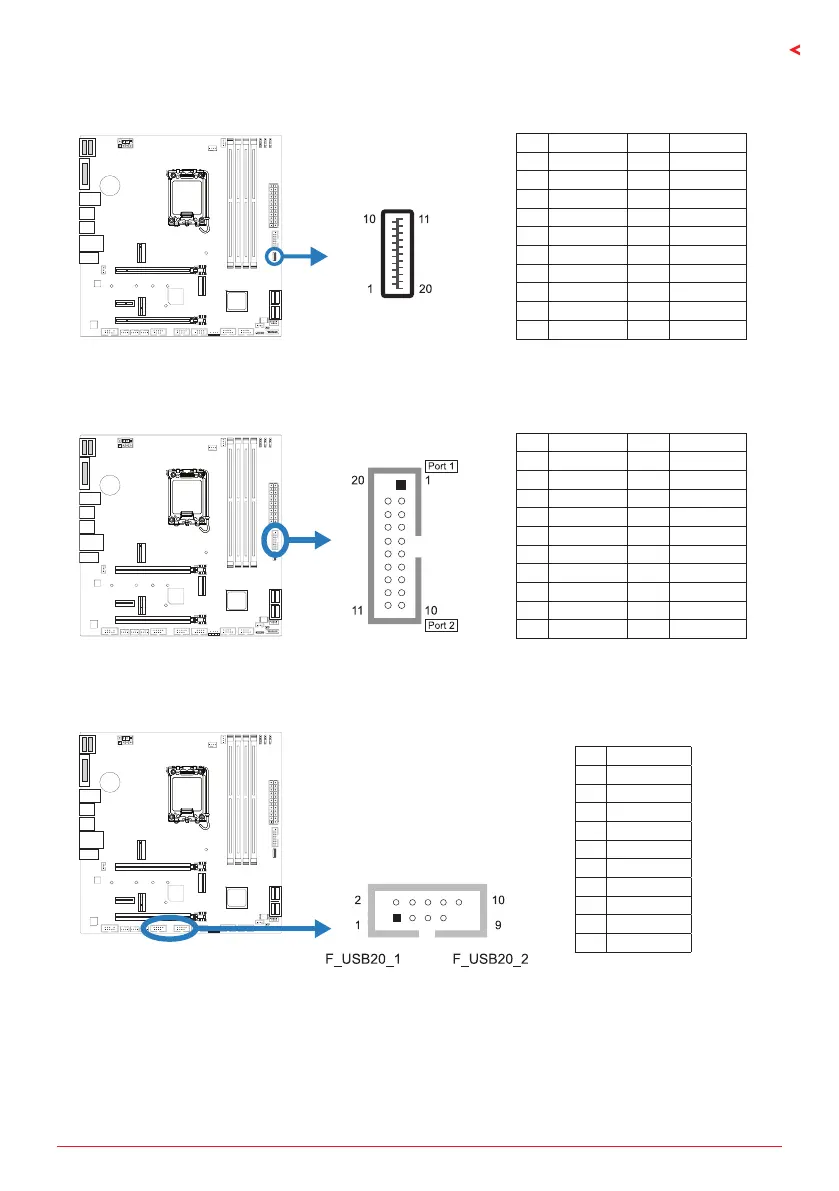

F_USB32_C-10G: 前置面板 USB 3.2(Gen2) 接頭
PC 前置面板支持附加的 USB type-C 數據線，也可連接即插即用外圍設備。
針 定義 針 定義
1 VBUS 11 VBUS
2 SSRX1+ 12 SSTX2+
3 SSRX1- 13 SSTX2-
4 接地 14 接地
5 SSTX1+ 15 SSRX2+
6 SSTX1- 16 SSRX2-
7 VBUS 17 接地
8 CC1 18 D-
9 SBU1 19 D+
10 SBU2 20 CC2
F_USB32_A-5G: 前置面板USB 3�2(Gen1)接頭
此接頭連接器允許用戶在PC前置面板上添加USB接頭，並且可與各種外部外接設備取得
連接。
針 定義 針 定義
1 VBUS0 11 D2+
2 SSRX1- 12 D2-
3 SSRX1+ 13 接地
4 接地 14 SSTX2+
5 SSTX1- 15 SSTX2-
6 SSTX1+ 16 接地
7 接地 17 SSRX2+
8 D1- 18 SSRX2-
9 D1+ 19 VBUS1
10 ID 20 Key
F_USB20_1/ F_USB20_2: 前置面板USB 2�0接頭
此接頭連接器允許用戶在PC前置面板上添加USB接頭，並且可與各種外部外接設備取得
連接。
針 定義
1 +5V (fused)
2 +5V (fused)
3 USB-
4 USB-
5 USB+
6 USB+
7 接地
8 接地
9 Key
10 NC
