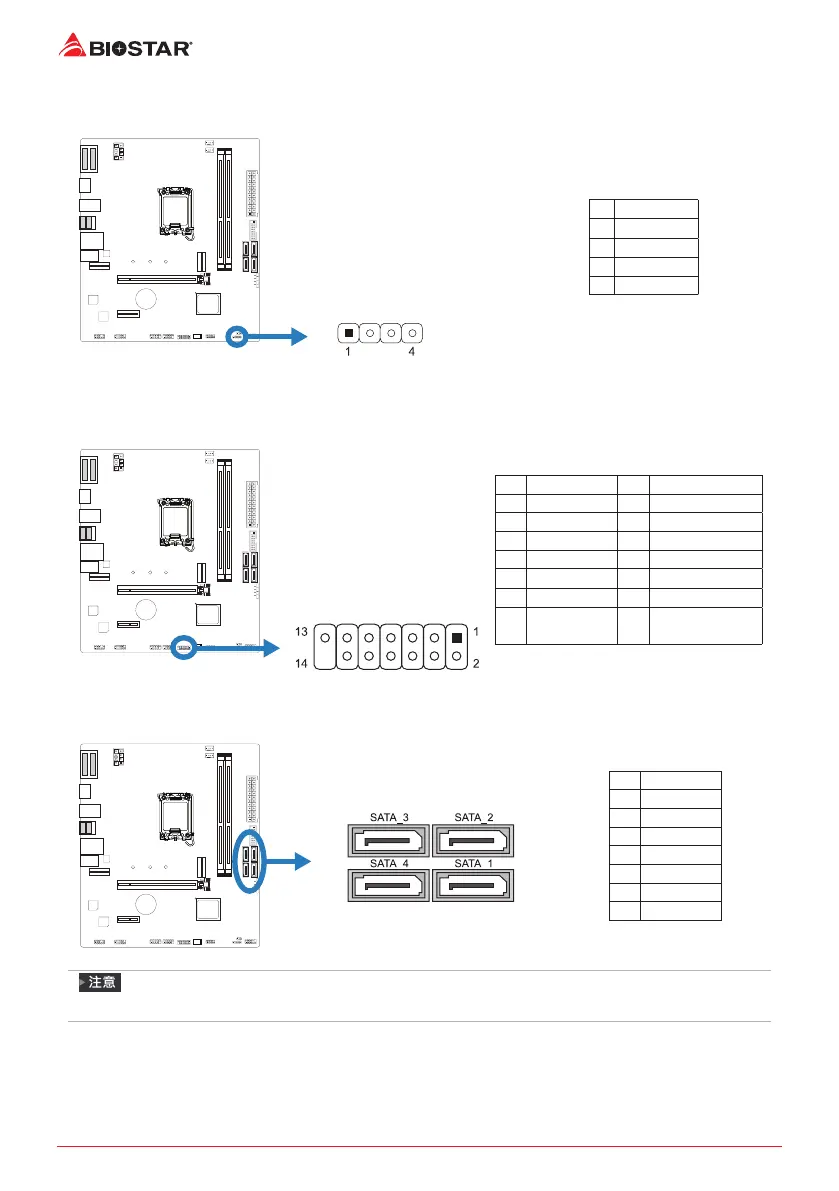

18 | 第二章: 硬體安裝

SPKR: 揚聲器接頭

此4針腳接頭提供您連接揚聲器。

針定義

1 +5V

2 N/A

3 N/A

4 揚聲器

TPM_SPI: TPM安全模組接頭

此接頭可連接可信任安全平台模组系统，可用來儲存金鑰、認證與資料，並增加網路安

全性。

針定義針定義

1 VCCSPI 2 S_SPI_TPM_IRQ#

3 S_PLTRST# 4 S_SPI_TPM_CS2#

5 NC 6 F_BIOS_WP#_R

7 +3V_SPI 8 GND

9 F_SPI_CS0#_R 10 T_SPI_CLK

11 T_SPI_MISO 12 T_SPI_MOSI

F_SPI_

HOLD#_R

14 N/A

SATA_1/ SATA_2/ SATA_3/ SATA_4: Serial ATA接頭

此接頭通過SATA數據線連接SATA硬碟。

針定義

1 接地

2 TX+

3 TX-

4 接地

5 RX-

6 RX+

7 接地

當SATA模式佔用M.2(M2_PCIEG3_32G_SATA)插槽時，SATA_4連接器將被禁用。
