Глава 2: Установка оборудования | 17
B760MX-E D4｜B760MH D4｜B760MX2-E D4

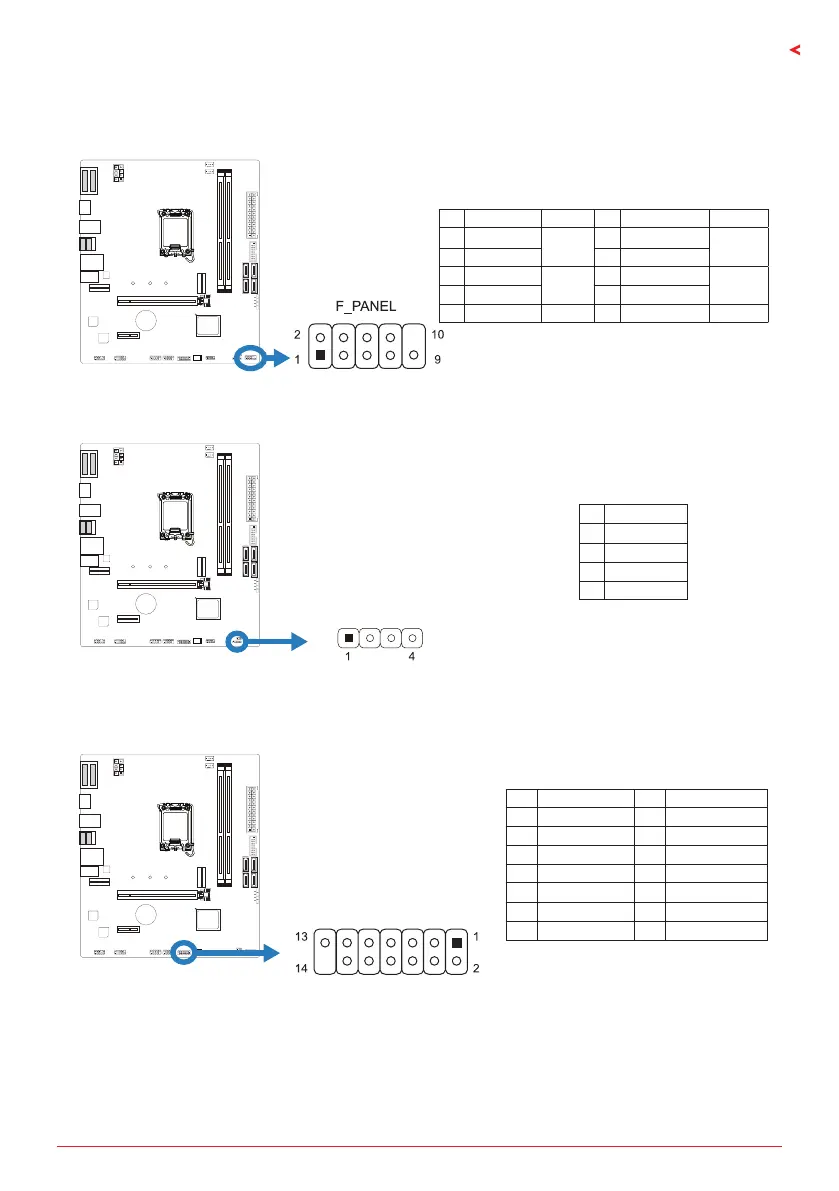

F-PANEL: штыревой соединитель передней панели
Этот 10-контактный штыревой соединитель включает в себя соединения включения
питания, сброса, светодиода жесткого диска.
Pin Assignment Funcon Pin Assignment Funcon
1 HDD LED(+)
HDD
LED
2 Power LED (+)
Power
LED
3 HDD LED(-) 4 Power LED (-)
5 Ground
Reset
Buon
6 Power Buon
Power-On
Buon
7 Reset Control 8 Ground
9 NC NC 10 NA NA
SPKR: штыревой соединитель динамика шасси
Подключите динамик шасси к этому штыревому соединителю.
Pin Assignment
1 +5V
2 N/A
3 N/A
4 Speaker
TPM_SPI: штыревой соединитель доверенного платформенного модуля
Этот штыревой соединитель позволяет хранить криптографические ключи, защищающие
информацию.
Pin Assignment Pin Assignment
1 VCCSPI 2 S_SPI_TPM_IRQ#
3 S_PLTRST# 4 S_SPI_TPM_CS2#
5 NC 6 F_BIOS_WP#_R
7 +3V_SPI 8 GND
9 F_SPI_CS0#_R 10 T_SPI_CLK
11 T_SPI_MISO 12 T_SPI_MOSI
13 F_SPI_HOLD#_R 14 N/A
