第二章: 硬體安裝 | 15
Z490A-SILVER

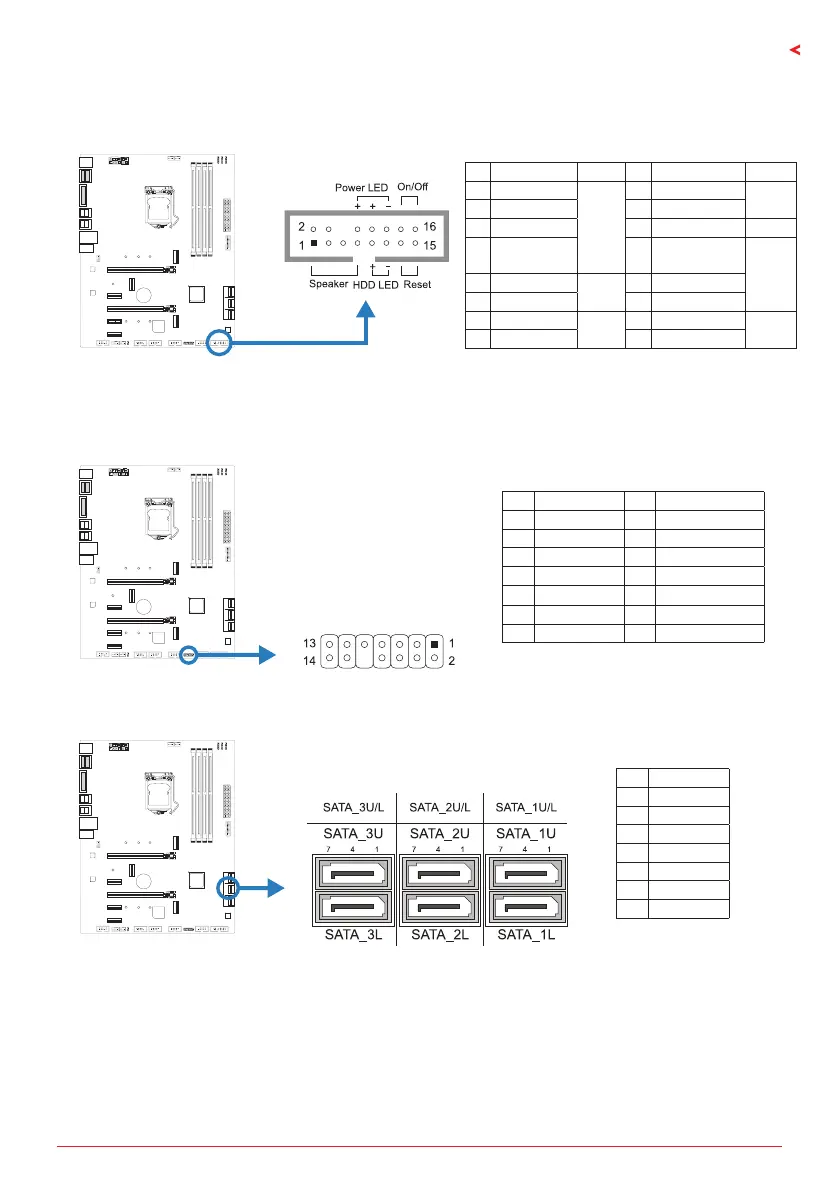

F_PANEL: 前置面板接頭
此10針腳接頭包含開機，重新啓動，硬碟指示燈和電源指示燈。
針 定義 功能 針 定義 功能
1 +5V
揚聲器
接頭
2 N/A
N/A
3 N/A 4 N/A
5 N/A 6 N/A N/A
7 揚聲器 8 Power LED (+)
電源指
示燈9 HDD LED (+)
硬碟指
示燈
10 Power LED (+)
11 HDD LED (-) 12 Power LED (-)
13 接地
重啓按
钮
14 電源按鈕
開機按
鈕
15 Reset control 16 接地
TPM: TPM安全模組接頭
此接頭可連接可信任安全平台模组系统，可用來儲存金鑰、認證與資料，並增加網路安
全性。
針 定義 針 定義
1 F_LAD0 2 +3V
3 F_LAD1 4 +3V
5 F_LAD2 6 TPM_24MHZ
7 F_LAD3 8 接地
9 L_FRAME_N 10 NC
11 SER_IRQ 12 PLTRST_N
13 CLK_RUN_N 14 +3V3_DUAL
SATA_1U/ SATA_1L/ SATA_2U/ SATA_2L/ SATA_3U/ SATA_3L: Serial ATA接頭
此接頭通過SATA數據線連接SATA硬碟。
針 定義
1 接地
2 TX+
3 TX-
4 接地
5 RX-
6 RX+
7 接地
